パソコンやスマートフォン等で、離れた場所から現場の地盤傾斜をいつでも確認できます(最小単位:0.1°)。
事前に設定した警戒値を超えると、担当者にメールで通知します。
パトランプ等の警報装置と連動も可能です。
計測データはインターネット上で表やグラフの形式で確認できます。
CSV形式でダウンロードもできます。
電源を確保できない現場でも、当社の独立電源と組み合わせてご利用いただけます。

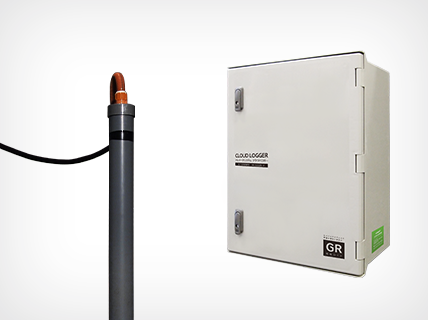

システム概要

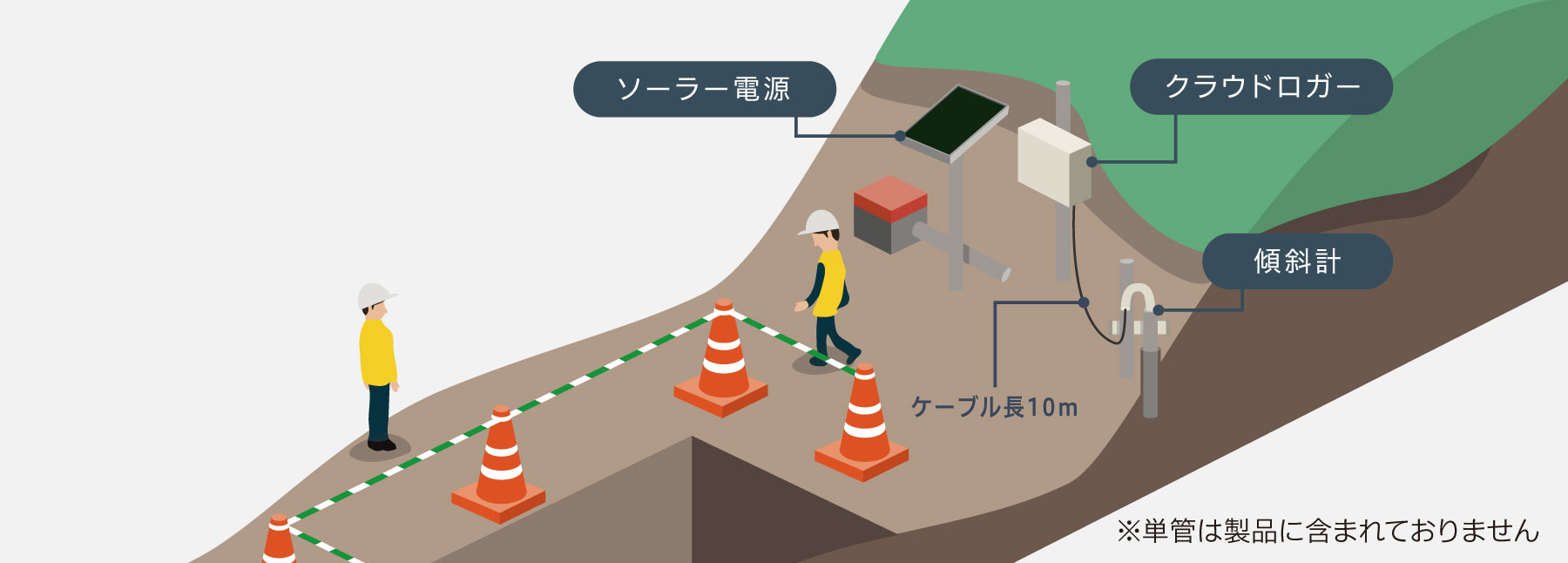

利用イメージ

まず変位観測する地盤に傾斜計埋設用の穴を掘り、埋設位置を確認した上ですぐ隣に固定用の杭や単管等を打ち込みます。傾斜計は打ち込んだ杭や単管に金具等で固定し、最後に傾斜計の上端数cm~10cm程度が見える程度に土砂を被せ、穴を埋め戻します。

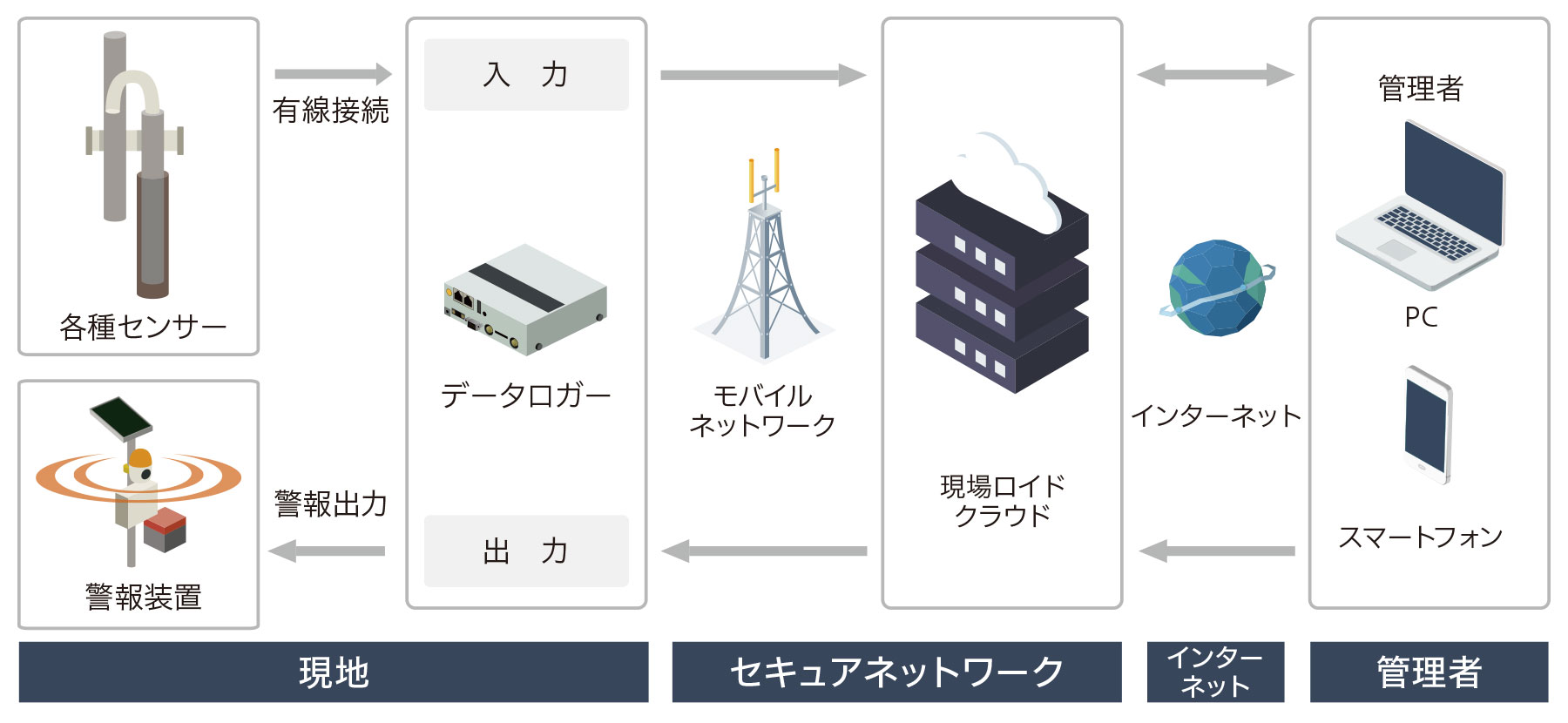

システム概要図

機能・特徴

3つのセンサーラインナップ

独立電源による運用が可能

機器構成が低消費電力であるため、ソーラー電源や燃料電池といった独立電源を使って現場の計測を行うことができます。

回転灯などの発報機器との連動が可能

管理画面上であらかじめ警戒値を設定しておくことで、異常値を計測した際に回転灯などの発報機器を自動的に作動させることができます。

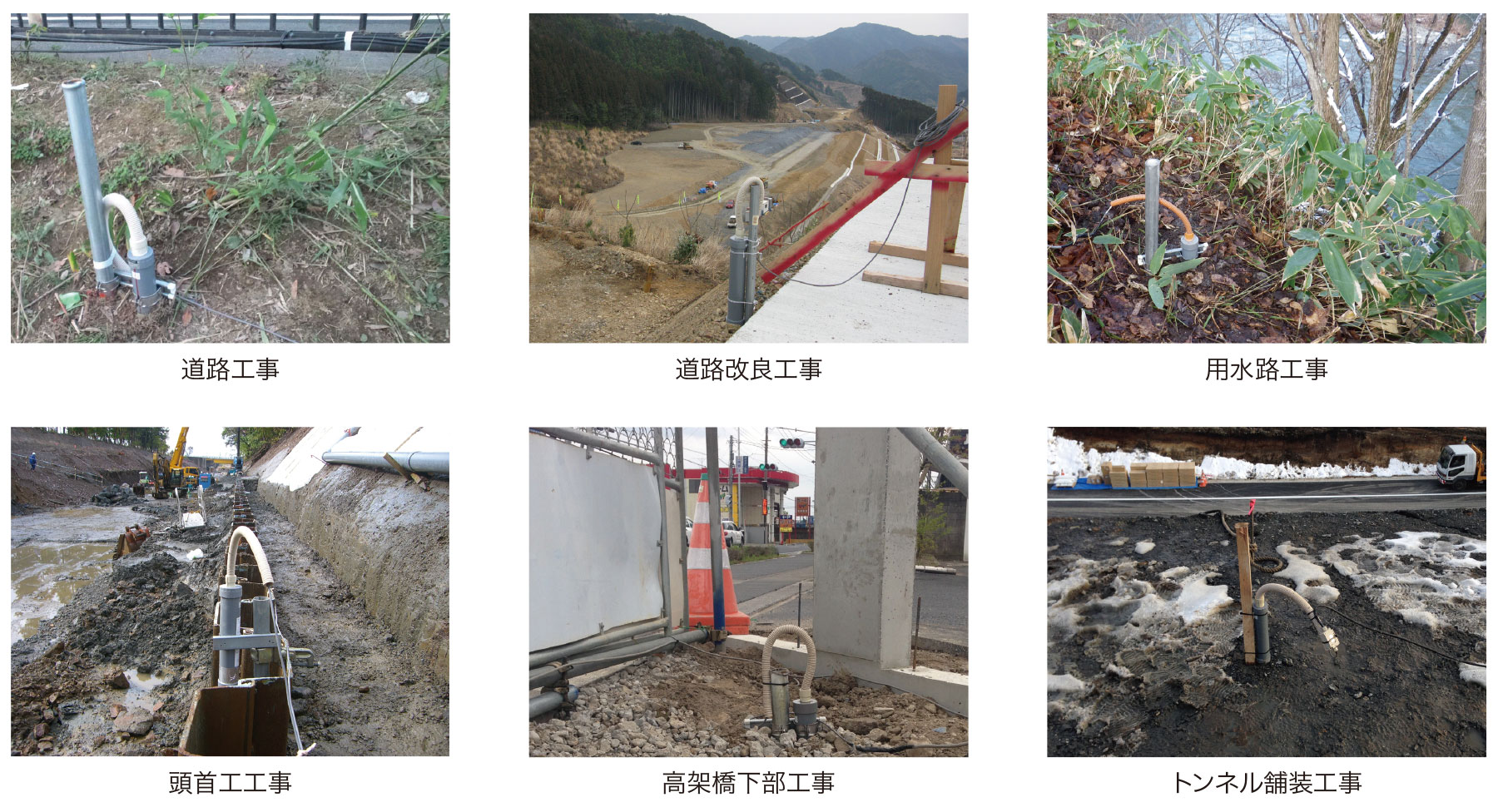

設置事例

仕様

計測機器(傾斜計)の仕様

メーカー ジオテクサービス(株)
型式 GIC-45S
品名 埋設型傾斜計
検出角度範囲 -15~30°
直線性 ±0.5%/F.S.以内
供給電圧 DC10.5~30V
出力電圧(ゼロ点) 2.6V±0.05V(水平位置θ=0°において)
出力感度(スパン) 100±5mV/1°
温度特性 ±0.05°以下/10℃変化
使用温度範囲 -20~60℃
保護等級 IP68(水深100m防水)
寸法 本体:W51×D23×H95(mm)
ケース:φ65×310
※本体はケース内下端に固定、取り出し不可
質量 本体:1.5kg

よくある質問と回答

  • 1人で設置することはできますか

    基本的にすべての製品をお一人で設置可能※ですが、安全性の観点から2人以上で設置いただくことを推奨しております。

    ※設置に高さが必要となる風向風速計は除く

  • 1台のロガーに複数の計測器をつけることはできますか

    はい、最大3台(3項目)まで取り付けが可能です。

    例:風向風速計の場合「風向」と「風速」は2項目
    ※クラウドロガーは最大4chまで接続可能ですが、1chはバッテリー電圧監視用途として固定

  • クラウドロガーを格納する制御盤のサイズと重量を教えてください

    大きさはW40㎝×D20㎝×H50㎝程度で、重さは取付金具含めて約9㎏となります。

  • モバイル通信圏外でロガー内部にデータを保存できますか

    いいえ。残念ながらロガー内部にはデータ蓄積はできません。
    収集したデータの蓄積はクラウドサーバとなります。

  • モバイル通信圏外で利用したいのですが

    キャリアの通信圏外でのご利用は、衛星通信での対応が基本となりますが、衛星通信をご利用の場合、AC100V電源が必要となります。

    トンネル内など、場所によっては通信ケーブルを延長することで対応できる場合があります。
    お問い合わせください。

  • 特定キャリアの通信しか使えない場所で利用可能ですか

    機器によって対応するネットワークキャリアが異なる場合があるためご注意ください。

    通常のクラウドロガーはauの通信サービスエリア内でご利用いただくこととなりますが、
    同じくクラウドロガーを搭載したサインロイド2はDoCoMoの通信サービスエリアでご利用いただくことが可能です。
    警報出力のみでしたら圏外エリアにおいてもサインロイド2で対応可能です。

    ソフトバンクの通信は非対応となります。
