DANA CLOUD®
「DANA CLOUD®（ダーナクラウド）」は、変位観測エリア外に設置したセンサーの座標を基準点として、観測エリア内の複数センサー(観測点)の変位量をGNSSスタティック測位法により三次元計測します。
安価で施工性の高いセンサーはメンテナンスの必要がなく、管理コストを抑えながら連続的な地表面の動きを面で捉えることを可能とします。
DANA CLOUD®は古野電気株式会社の登録商標です。
利用イメージ

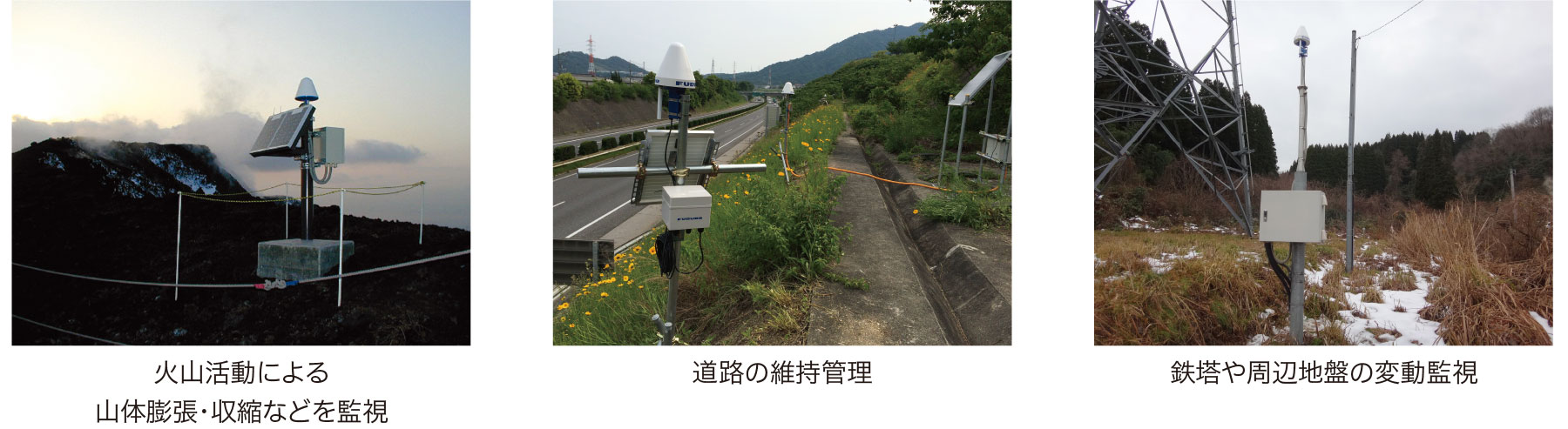

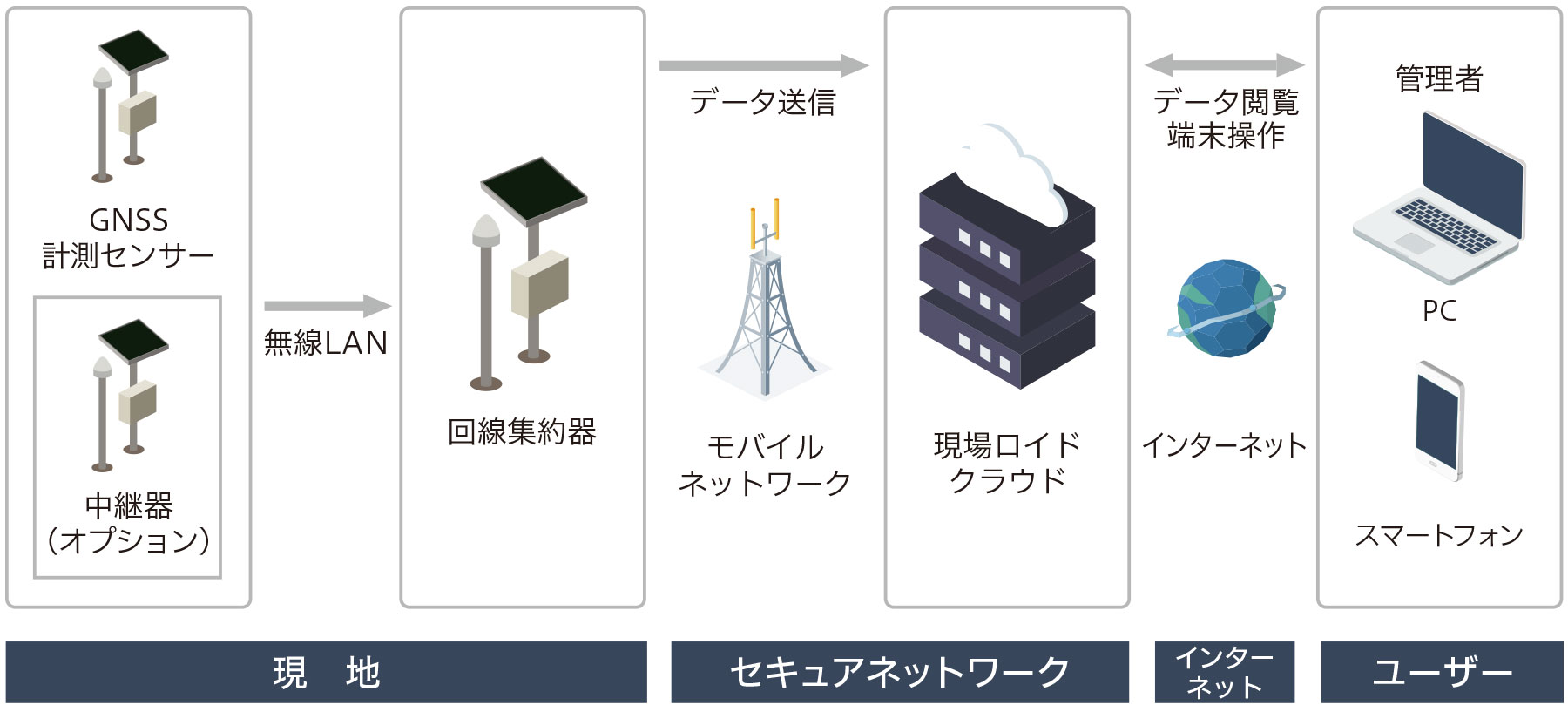

GNSS 計測センサー「MG-87/MG-100」には、GNSS のL1 周波数に対応した受信機を内蔵。変位観測エリア外に設置したセンサーの座標を基準点として、観測エリア内に設置した複数のセンサー（観測点）の変位量を、GNSS スタティック測位法により3 次元で計測します。

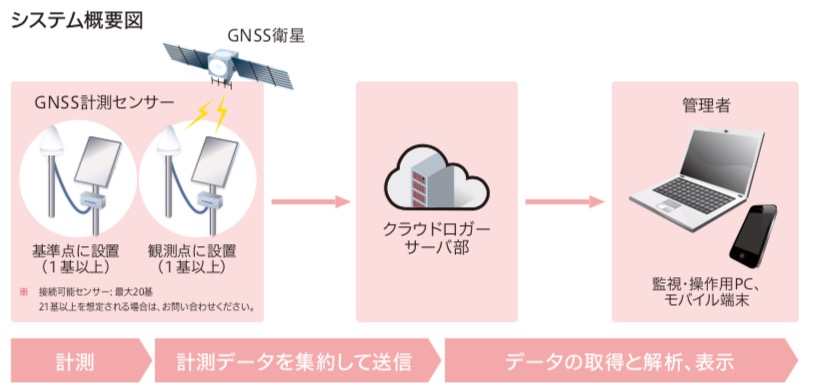

システム概要図

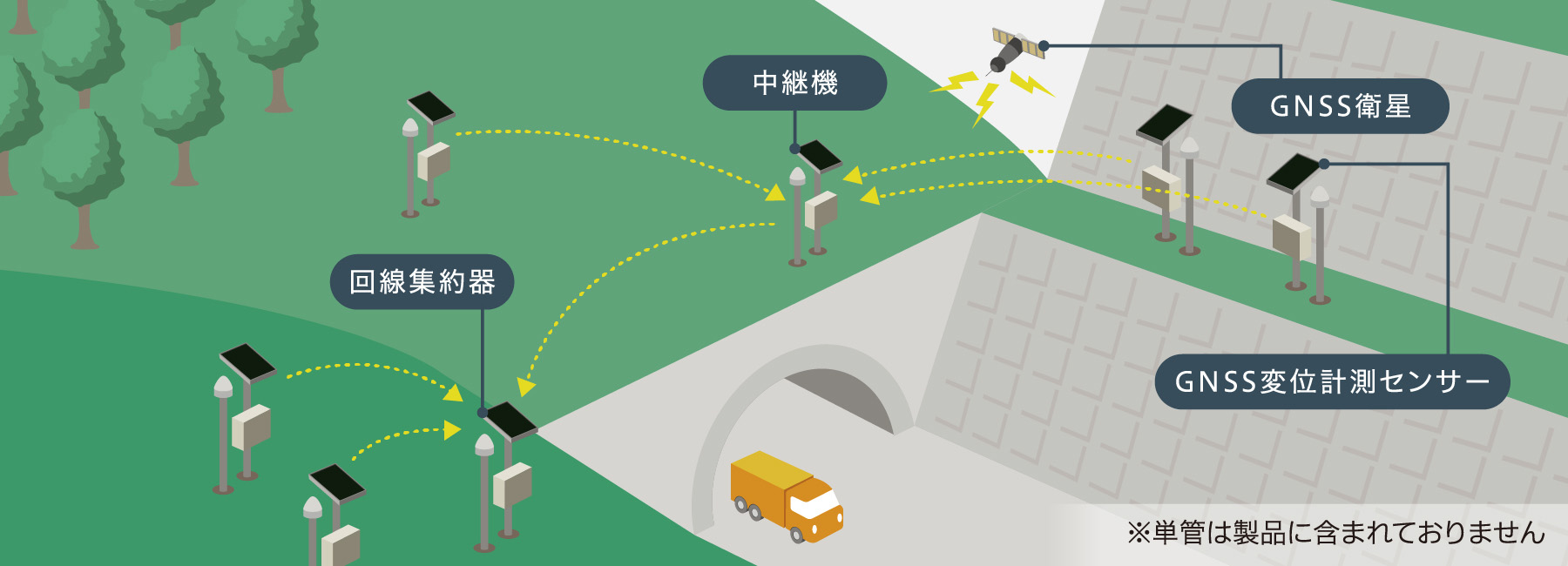

DANA CLOUD®は基準点と観測点それぞれにGNSS 計測センサーを設置し、観測点における3次元変位量を最大20基まで同時に計測します。
そのうち1基以上で、回線集約機能を持ったGNSS計測センサー(MG-87M02/MG-100 M02) の設置が必要です。
電源はGNSS変位計測センサー部はソーラー電源モデルのみ、回線集約器はソーラー電源またはAC100V電源に対応可能※です。
※AC100V電源の場合は別途「電源変換ボックス」が必要です。
そのうち1基以上で、回線集約機能を持ったGNSS計測センサー(MG-87M02/MG-100 M02) の設置が必要です。
電源はGNSS変位計測センサー部はソーラー電源モデルのみ、回線集約器はソーラー電源またはAC100V電源に対応可能※です。
※AC100V電源の場合は別途「電源変換ボックス」が必要です。
機能・特徴
GNSS変位計測精度について

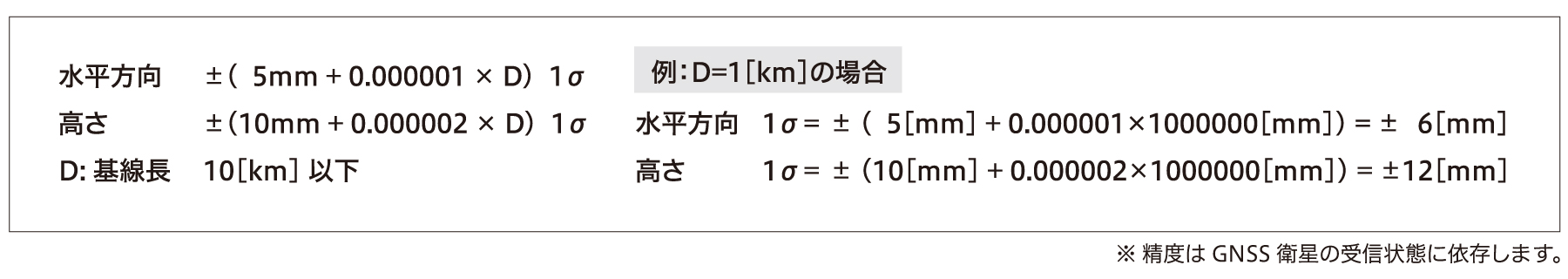

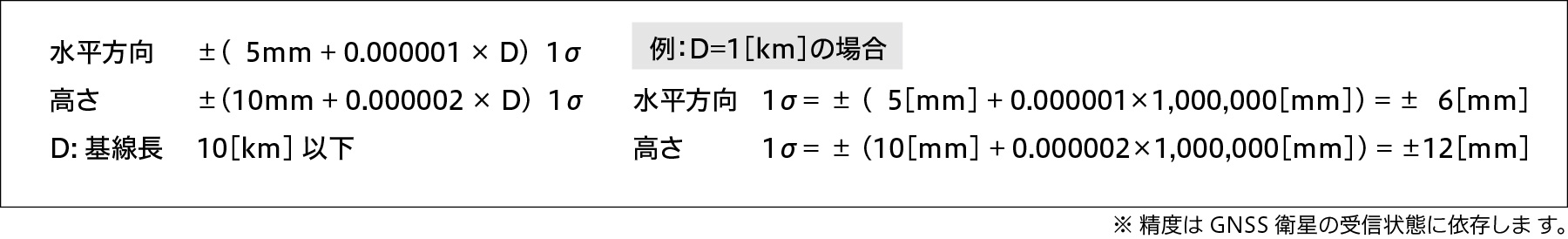

本システムは、1 周波のGNSS 受信機であり、基線解析に適する基準点- 計測点間の距離は10km以内となります。また、GNSS による基線解析の精度は、一般的に以下の式で表されます。ミリメートルオーダーでの監視が必要な場合、基準点- 計測点間の距離1km以内にすることを推奨します。

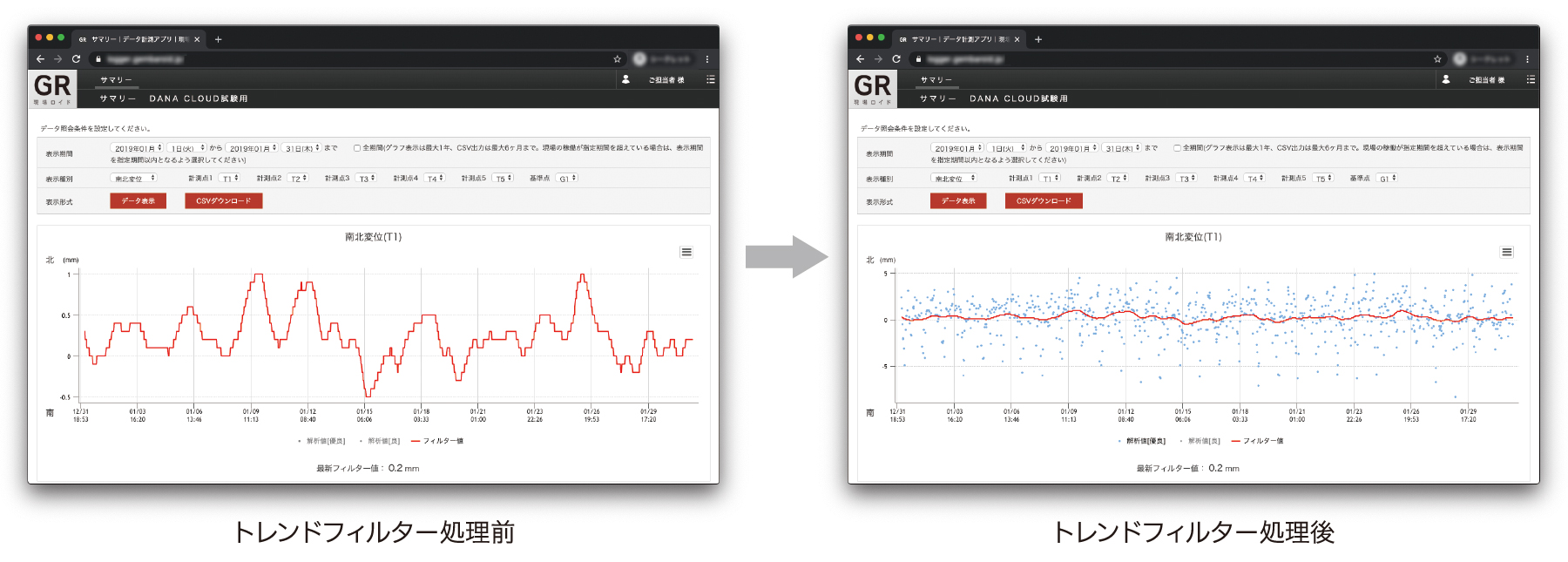

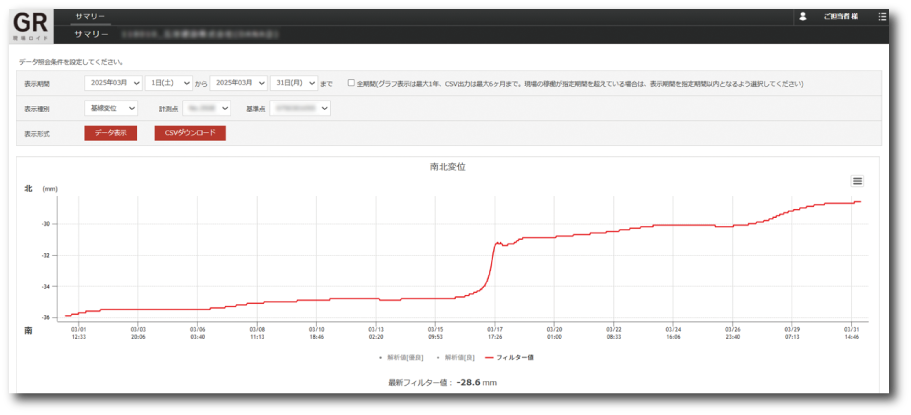

管理画面
採用事例
関連ブログ記事
新製品 高精度変位計測システム「DANA CLOUD®」発表！
2018年8月24日、当社は古野電気株式会社と共同で、地盤変位や人工構造物の変位をミリメートルオーダーで計測し、計測データをクラウド上で管理することのできる、高精度3次元変位計測システム「DANA CLOUD®（ダーナクラウド）」の開発を発表致しました。
仕様

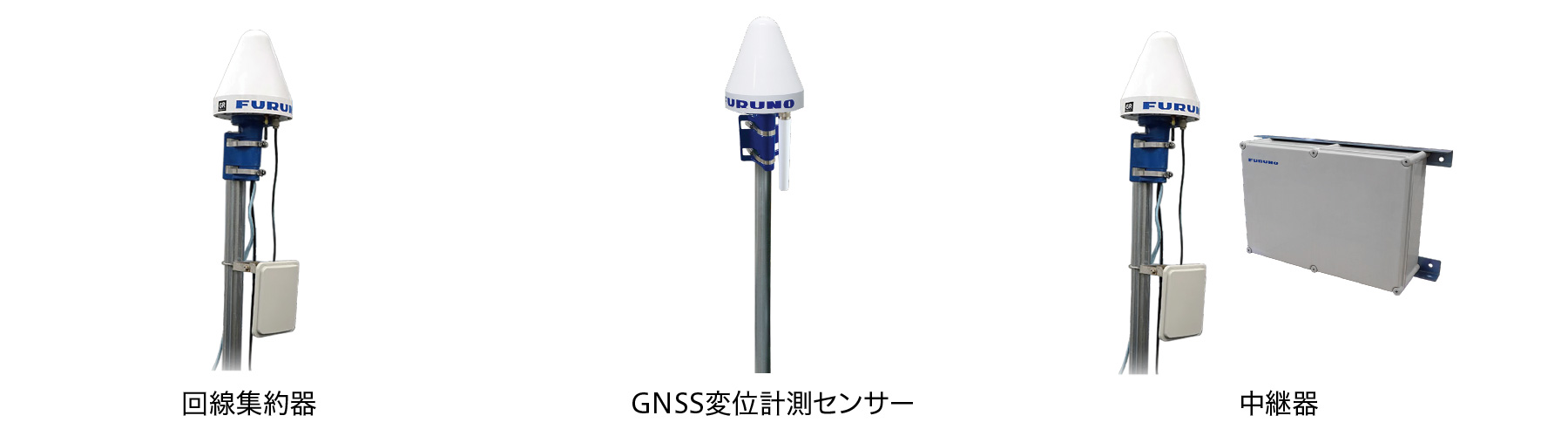

GNSS変位計測センサー部仕様
| メーカー | 古野電気(株) |
|---|---|
| 型式 | MG-87M01/P01、MG-100M01 |
| 受信周波数 | GNSS L1帯(1575.42MHz)、CAコードおよび搬送波 |
| 通信方式 | 無線LAN(IEEE 802.11b/g/n)：ステーション機能 |
| 無線LAN通信距離 | 700m ※1 /（2,000m長距離伝送オプション） |
| 電源 | DC12V |
| 消費電力(TYP) | 0.34W |
| 使用温湿度範囲 | -20～60℃、95%RH @40℃ |
| 防水防塵囲 | IPX5 |
| 寸法・質量 | 本体：φ195×372(mm)、約1.2kg 電源装置（バッテリ含む）：200×200×160(mm)、約4.9kg ソーラーパネル：490×350×18(mm)、約2kg |
回線集約器仕様
| メーカー | 古野電気(株) |
|---|---|
| 型式 | MG-87M02/P02、MG-100M02 |
| 受信周波数 | GNSS L1帯(1575.42MHz)、CAコードおよび搬送波 |
| 通信方式 | 無線LAN(IEEE 802.11b/g/n)：ステーション機能、アクセスポイント機能 有線LAN：1ポート |
| 無線LAN通信距離 | 700m ※1 /（2,000m長距離伝送オプション） |
| 電源 | DC12V（AC100V オプション） |
| 消費電力（TYP） | 1.76W |
| 使用温湿度範囲 | -20～60℃、95%RH @40℃ |
| 防水防塵囲 | IPX5 |
| 寸法・質量 | 本体：φ195×372(mm)、約1.4kg 電源装置（バッテリ含む）：560×380×180(mm)、約28.4kg ソーラーパネル：1,005×670×30(mm)、約8kg |
中継器仕様
| メーカー | 古野電気(株) |
|---|---|
| 型式 | MG-87M03/P02 |
| 受信周波数 | GNSS L1帯(1575.42MHz)、CAコードおよび搬送波 |
| 通信方式 | 無線LAN(IEEE 802.11b/g/n)：ステーション機能、アクセスポイント機能、中継機能 有線LAN：2ポート |
| 無線LAN通信距離 | 700m ※1 /（2,000m 長距離伝送オプション） |
| 電源 | DC12V（AC100Vオプション） |
| 消費電力（TYP） | 3.53W |
| 使用温湿度範囲 | -20～60℃、95%RH @40℃ |
| 防水防塵囲 | IPX5 |
| 寸法・質量 | 本体：φ195×372(mm)、約1.5kg 電源装置（バッテリ含む）：560×380×180(mm)、約28.4kg ソーラーパネル：1,005×670×30(mm)、約8kg |
※1 現場の状況により700m以下になる場合もございます。
※ 当製品・サービスは受注生産品です。納期はお問い合わせ下さい。
よくある質問と回答
-
質問と回答は現在登録されておりません。
