形状変位計測システム「Gゲージ」
NETIS技術名称：クラウド型データ収集ソリューション「CLOUD LOGGER」
土木建築構造物の形状変位を高い精度で計測し、データをクラウドに記録することでオンライン活用を可能とするソリューションです。工種や計測対象毎に最適な設置方法やセンサーを組み合わせてお選びいただけます。
ひずみゲージ、ひずみゲージ式変換器、測温機能付き土木変換器、ポテンショメータ式センサー、熱電対、直流電圧などの入力項目を高い分解能で測定するひずみ測定器は、多チャンネルでの（本体30、外部スキャナ50～最大1000）接続が可能となっており、測定したデータはひずみ測定器にシリアル接続した当社データロガーを利用してクラウドへ送信・記録を行います。
※受注生産品になります。

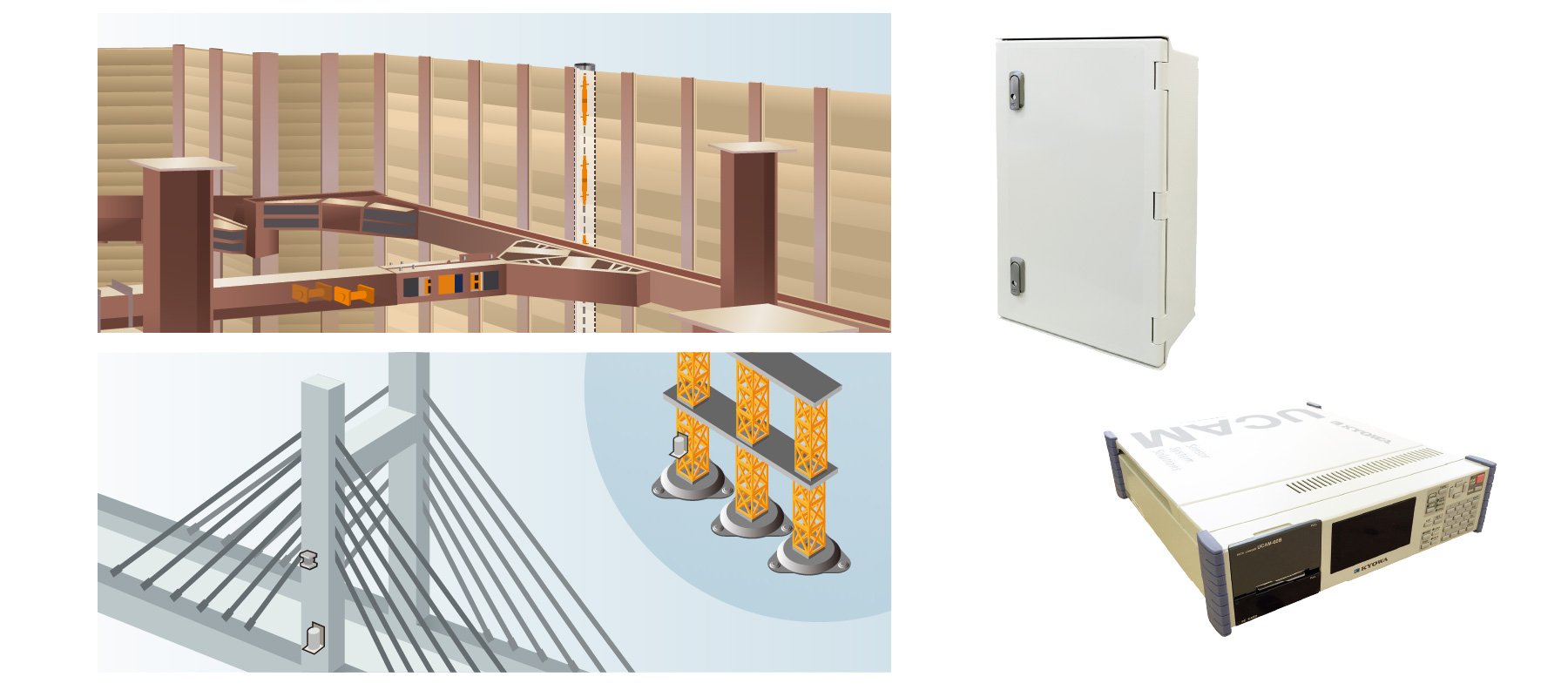

利用イメージ
地盤や構造物の形状変位を高精度・高分解能で把握
各種土木・建築用変換器を使用し、ひずみ測定器を介してクラウドロガーによりクラウドサーバへデータを伝送して、構造物や地盤状態を計測、監視、警報するシステムです。
計測データはWebブラウザに表示され、遠隔地からでも確認できます。山留工事、盛土工事、橋梁工事等の施工管理としてさまざまな現場で活用できます。
Gゲージのご注文にあたっては、当社技術担当者との打ち合わせにより、お客様の用途についてのヒアリングを行った上で、現地調査によりお客様のご利用環境を把握し、ご利用環境に応じた最適なセンサーの選定を行います。
計測データはWebブラウザに表示され、遠隔地からでも確認できます。山留工事、盛土工事、橋梁工事等の施工管理としてさまざまな現場で活用できます。
Gゲージのご注文にあたっては、当社技術担当者との打ち合わせにより、お客様の用途についてのヒアリングを行った上で、現地調査によりお客様のご利用環境を把握し、ご利用環境に応じた最適なセンサーの選定を行います。

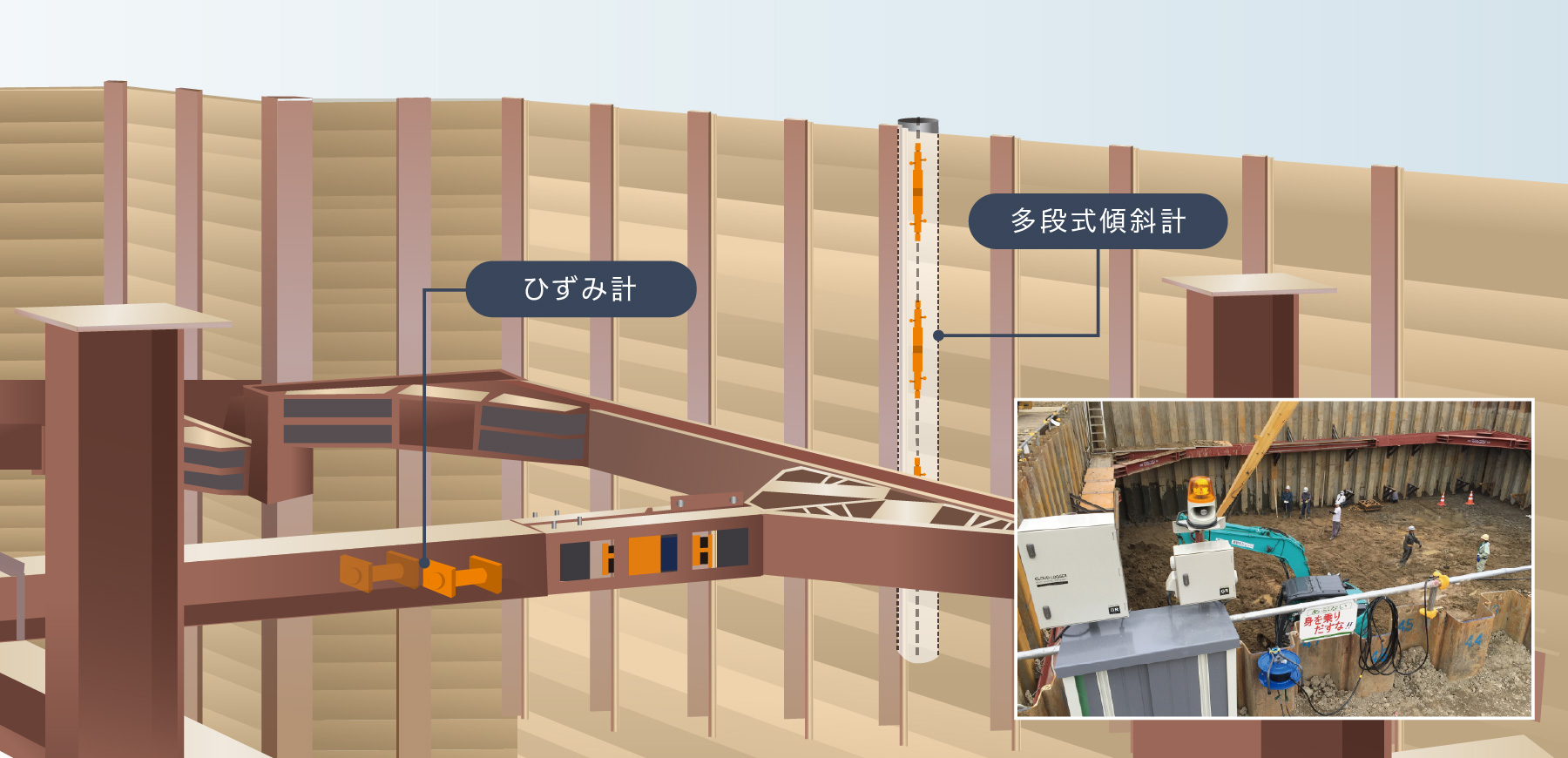

山留工事の計測例
山留壁に作用する側圧や変形を高精度・高分解能で自動計測。遠隔モニタリングと異常検知時の通知により、地盤変状による近接構造物への影響抑止に貢献します。
例えば、あらかじめガイド管を敷設した上で多段式傾斜計を固定し、深度ごとの傾斜計測を行うことで、土留め壁の三次元的形状と移動方向を時系列に沿って記録することが可能となります。計測したデータはクラウドロガーを通じてオンラインでクラウド上に記録され、遠隔地からでもリアルタイムで変化をとらえることができます。
例えば、あらかじめガイド管を敷設した上で多段式傾斜計を固定し、深度ごとの傾斜計測を行うことで、土留め壁の三次元的形状と移動方向を時系列に沿って記録することが可能となります。計測したデータはクラウドロガーを通じてオンラインでクラウド上に記録され、遠隔地からでもリアルタイムで変化をとらえることができます。

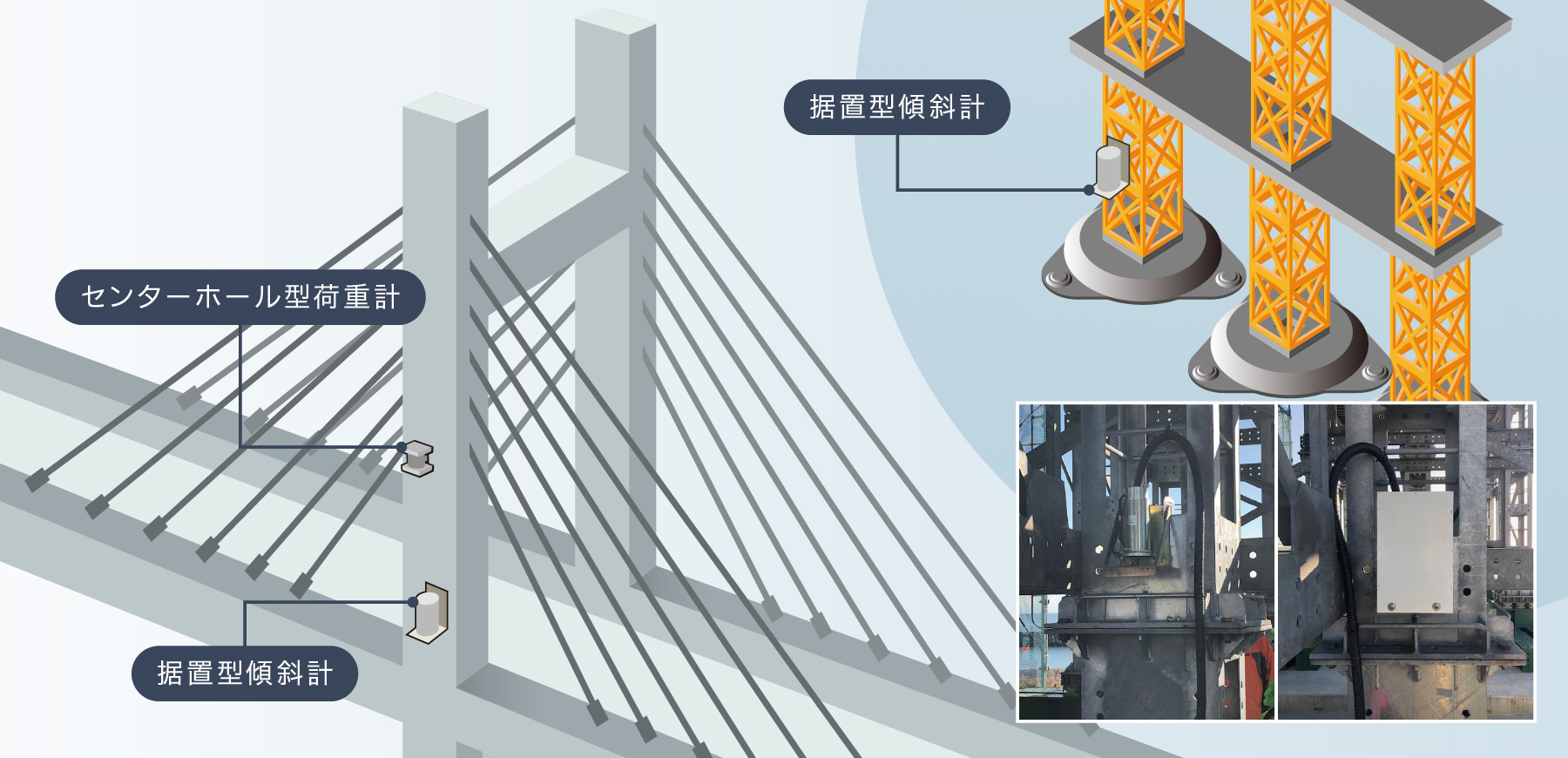

橋梁工事の計測例
橋梁工事におけるベント・橋脚・主塔の傾きや斜材の張力等を高精度・高分解能で自動計測。遠隔モニタリングと異常検知時の通知により、迅速な安全管理に貢献します。
例えば据置型傾斜計により測定対象とする構造物の傾斜を時系列に沿って記録することが可能となるとともに、計測したデータは現地のクラウドロガーを通じてオンラインでクラウド上に記録され、遠隔地からでもリアルタイムで変化をとらえることができます。
例えば据置型傾斜計により測定対象とする構造物の傾斜を時系列に沿って記録することが可能となるとともに、計測したデータは現地のクラウドロガーを通じてオンラインでクラウド上に記録され、遠隔地からでもリアルタイムで変化をとらえることができます。

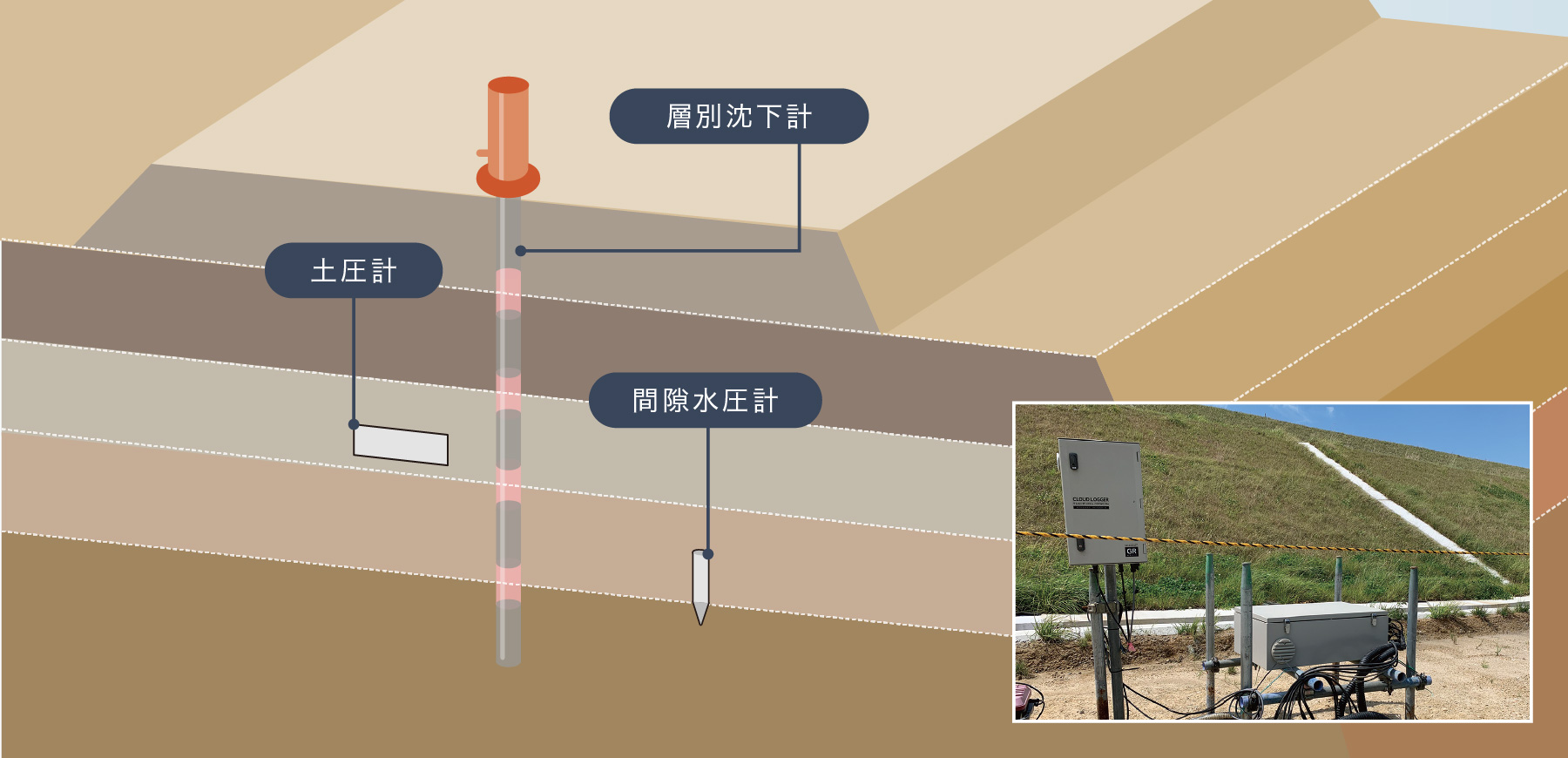

盛土工事の計測例
軟弱地盤上の盛土工事にて地盤沈下量や地盤内の土圧・水圧を高精度・高分解能で自動計測。遠隔モニタリングと異常検知時の通知により、迅速な施工コントロールや工程管理に貢献します。
測定対象とする地盤の傾斜を時系列に沿って記録することが可能となるほか、計測したデータはクラウドロガーを通じてオンラインでクラウド上に記録され、遠隔地からでもリアルタイムで変化をとらえることができます。
測定対象とする地盤の傾斜を時系列に沿って記録することが可能となるほか、計測したデータはクラウドロガーを通じてオンラインでクラウド上に記録され、遠隔地からでもリアルタイムで変化をとらえることができます。

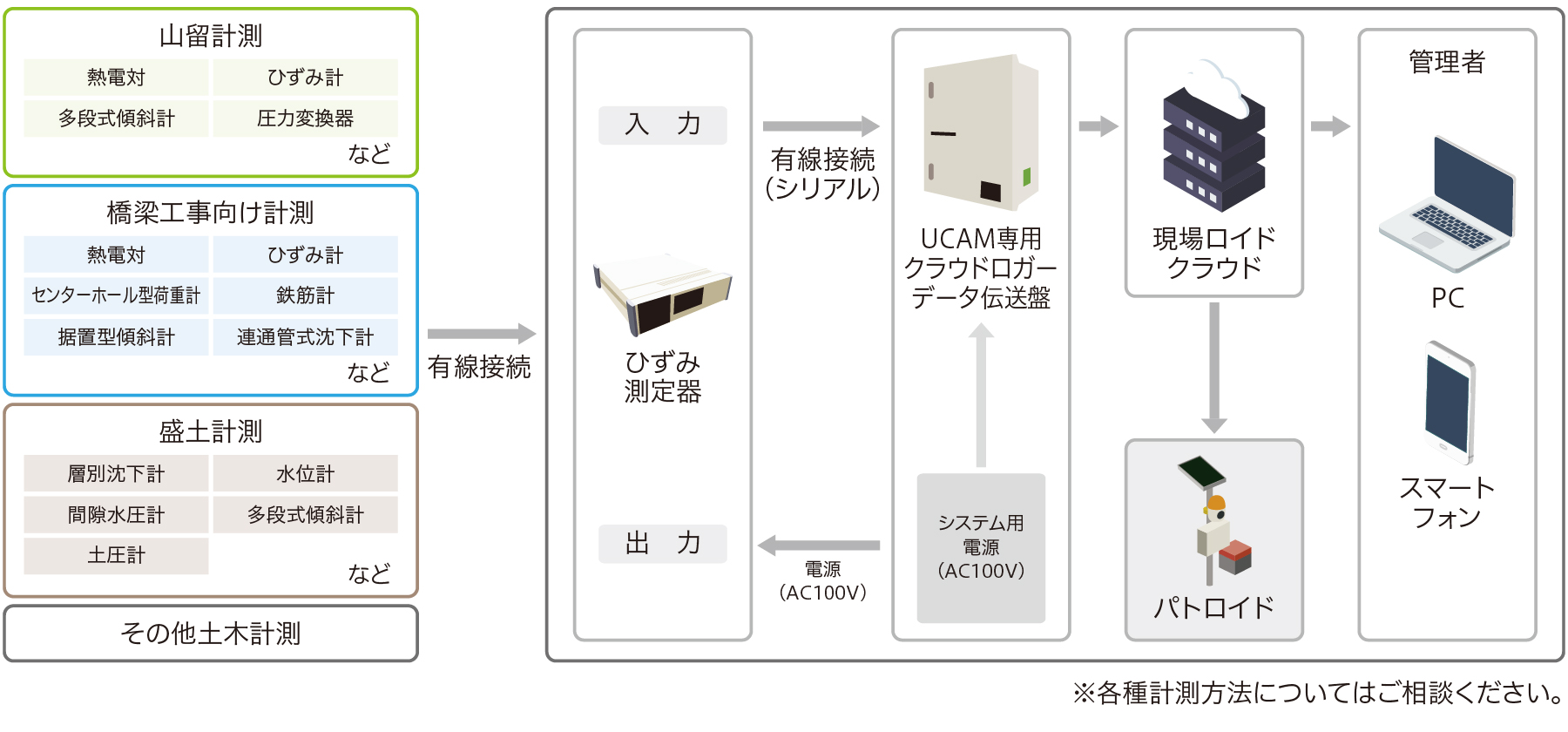

システム概要
機能・特徴

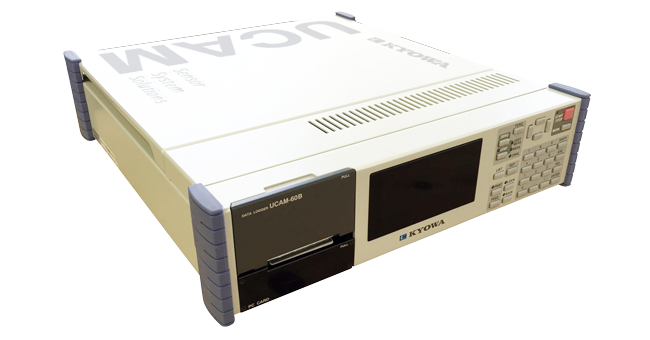

ひずみ測定器
各種ひずみゲージ変換器等を高分解能で測定可能です。
ひずみゲージ、ひずみゲージ式変換器、測温機能付き土木変換器、ポテンショメータ式センサー、熱電対、直流電圧を入力対象として、本体は30チャンネルまで、外部スキャナを接続すれば50チャンネル単位で最大1000チャンネルまでの測定が可能です。
ひずみゲージ、ひずみゲージ式変換器、測温機能付き土木変換器、ポテンショメータ式センサー、熱電対、直流電圧を入力対象として、本体は30チャンネルまで、外部スキャナを接続すれば50チャンネル単位で最大1000チャンネルまでの測定が可能です。

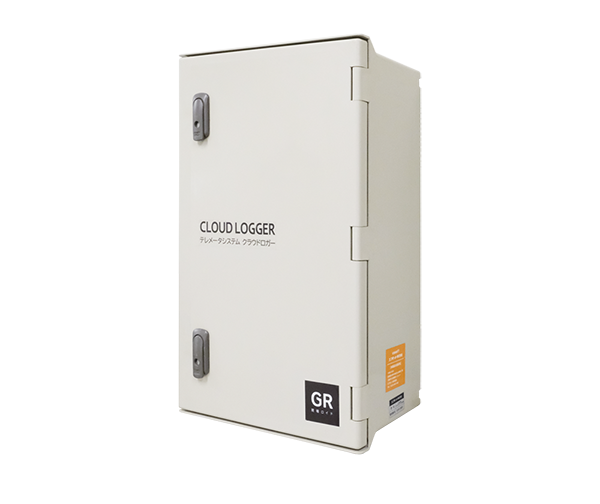

UCAM専用クラウドロガーデータ伝送盤
ひずみ測定器で測定したデータを、インターネット上のサーバへ伝送する装置です。

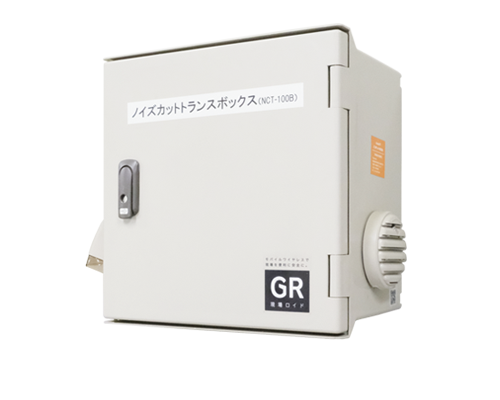

ノイズカットトランス盤
誘導電動機や溶接機等が電源環境に影響を及ぼす場合に電源ラインのノイズを除去することで、安定した電源供給を図る装置です。
関連ブログ記事

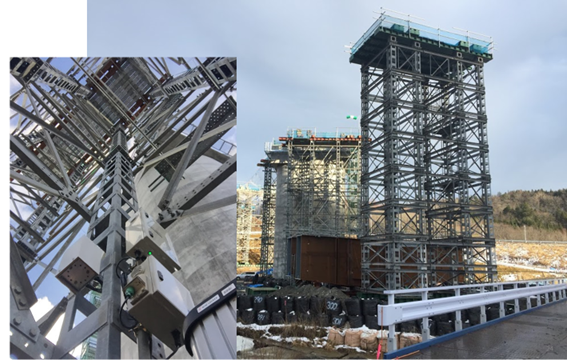

驚異の測定精度0.001°！ 形状変位計測システム！
ぐらロイドのことでお取引先の方に、なかなかの頻度で頂く意見があります。
「ベント傾斜の計測なんかにも使えるの？」
「もっと細かい数字で計測したいんだけど…」
このご意見です。
「ベント傾斜の計測なんかにも使えるの？」
「もっと細かい数字で計測したいんだけど…」
このご意見です。
仕様
ひずみ測定器の仕様
| メーカー | (株)共和電業 |
|---|---|
| 型式 | UCAM-60 |
| 電源 | AC電源専用機／DC電源専用機 |
| 消費電流 | AC100V：約0.5A以下 DC12V：約4A以下 |
| 測定チャンネル数 | 本体 最大30 外部スキャナ接続時 最大1000 |
| 使用温度範囲 | 0～50℃ |
| 使用湿度範囲 | 20～85％RH（結露なきこと） |
| 寸法 | W327×D365×H88(mm)（突起部除く） |
| 質量 | 約5kg |
UCAM専用クラウドロガーデータ伝送盤の仕様
| メーカー | (株)GRIFFY |
|---|---|
| 型式 | SCM-120 |
| 電源 | AC100V/DC12V |
| 消費電力 | 約30VA |
| 通信方式 | LTE(KDDI/docomo) |
| UCAMインタフェース | RS-232C |
| ノイズ対策 | ノイズカットトランス盤使用(AC100V時） |
| 使用温度範囲 | -10～50℃ |
| 使用湿度範囲 | 20～85％RH（結露なきこと） |
| 外形寸法 | W300×D165×H500(mm)（突起部除く） |
| 質量 | 約7kg |
ノイズカットトランス盤の仕様
| メーカー | (株)GRIFFY |
|---|---|
| 型式 | NCT-100 |
| 電源 | AC100V |
| 出力容量 | 100VA |
| インパルス耐電圧 | 1.2/50µs 標準衝撃波 5KV |
| ノイズ遮断特性 | ノーマルモード 50KHz～100MHz：-30dB以下 コモンモード DC～100MHz：-40dB以下 |
| 使用温湿度範囲 | -10～40℃、95％RH以下（結露なきこと） |
| 外形寸法 | W300×D165×H300(mm)（突起部除く） |
| 質量 | 約8kg |
