クラウドロガーLTE

NETIS技術名称:クラウド型データ収集ソリューション「CLOUD LOGGER」
無電圧接点出力やアナログ出力を持つ計測機器を接続することで、計測データ等を専用のクラウドサーバに送信し、パソコンやスマートフォン等で、離れた場所から計測データ等をいつでも確認できるようになります。
通信キャリアはKDDI のほかdocomo、SoftBank にも対応し、サーバーを介さず直接警戒値に連動して警報作動するメータリレー機能など、多くの機能が追加されています。
電源を確保できない現場でも、当社の独立電源と組み合わせてご利用いただけます(接続する計測機器が独立電源に対応していない場合はAC100V 電源をご利用ください)。

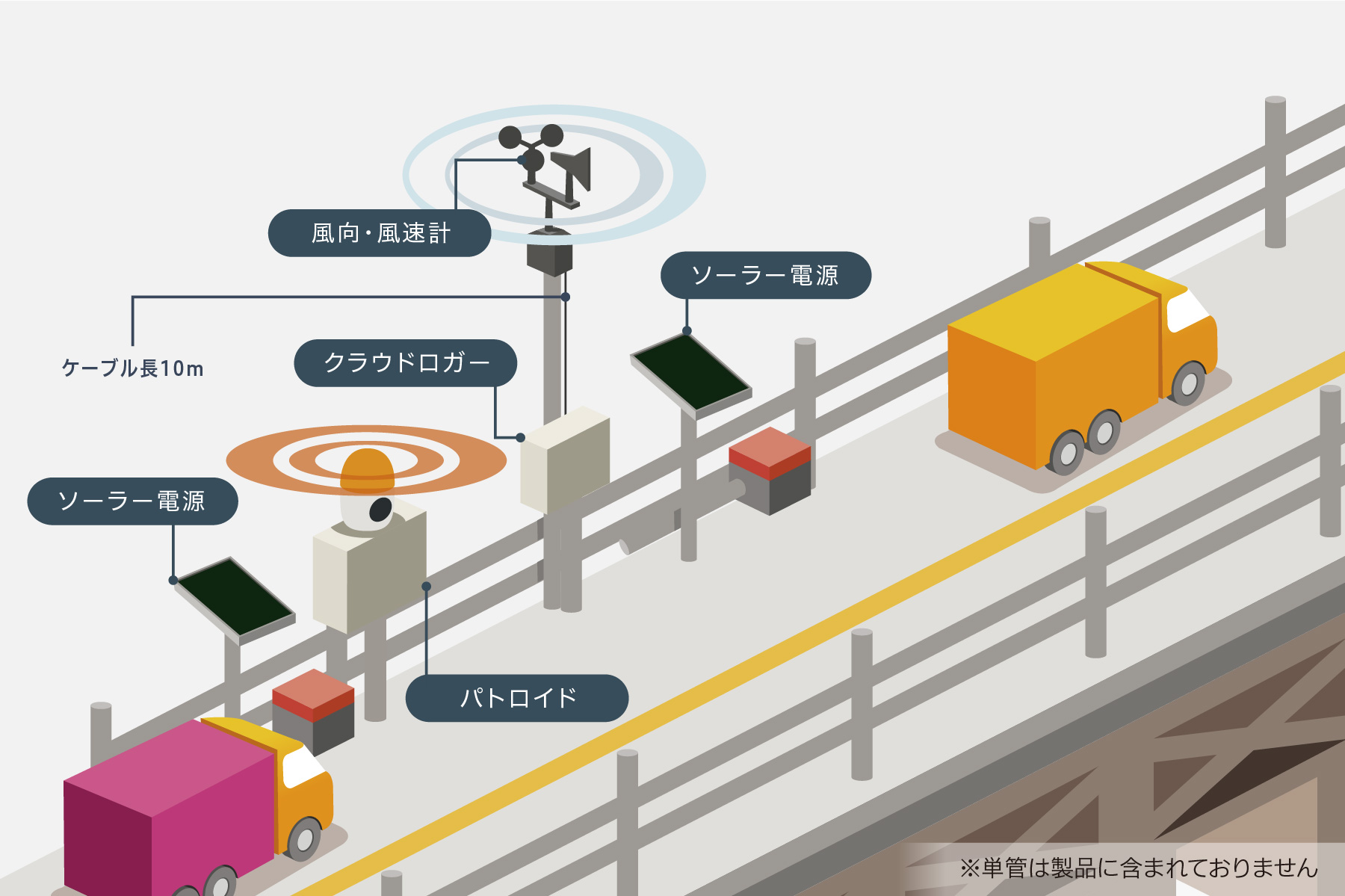

利用イメージ

機能・特徴

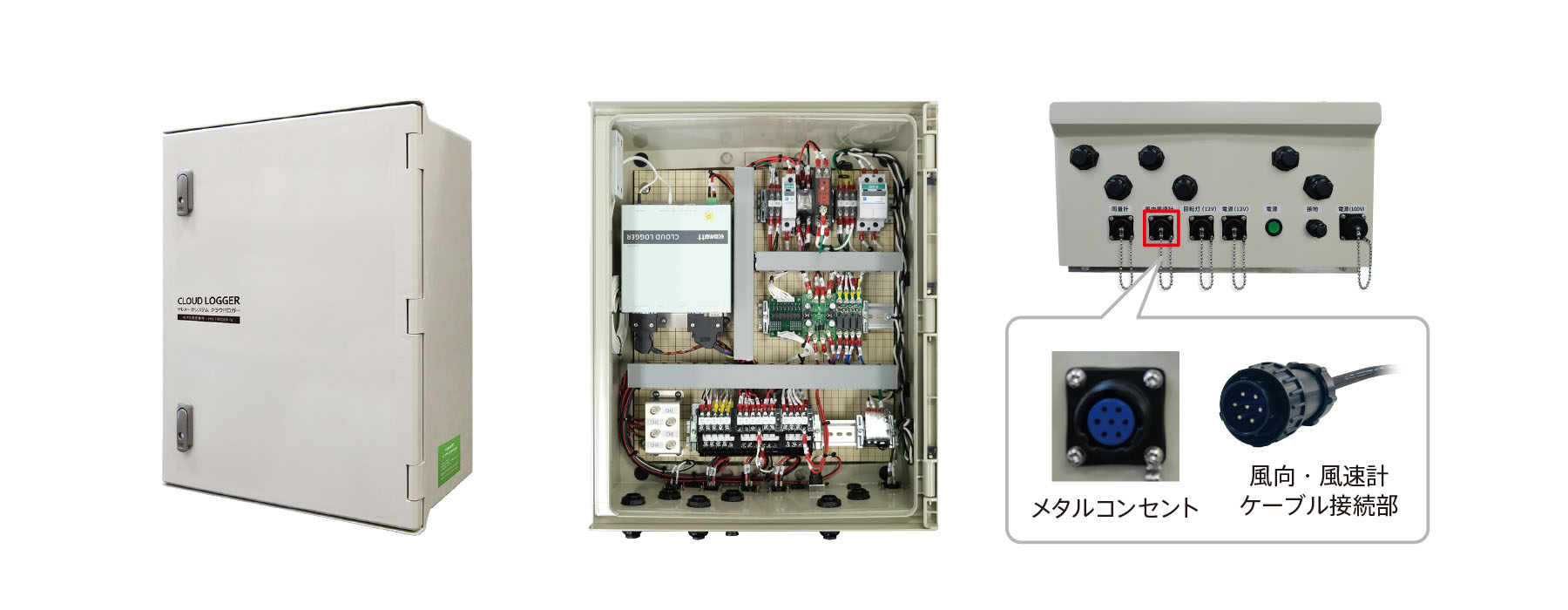

専用の防水コネクタで簡単接続

計測器や連動機器、電源との接続は専用の防水コネクタ(メタルコンセント)で行います。コネクタの極数が接続対象ごとに分かれているため、接続ミスを誘発せず、建設現場での接続が簡単にできます。

マルチキャリア対応

SIMフリー端末であることから、KDDIのほか、docomoおよびSoftbankにも対応しています。

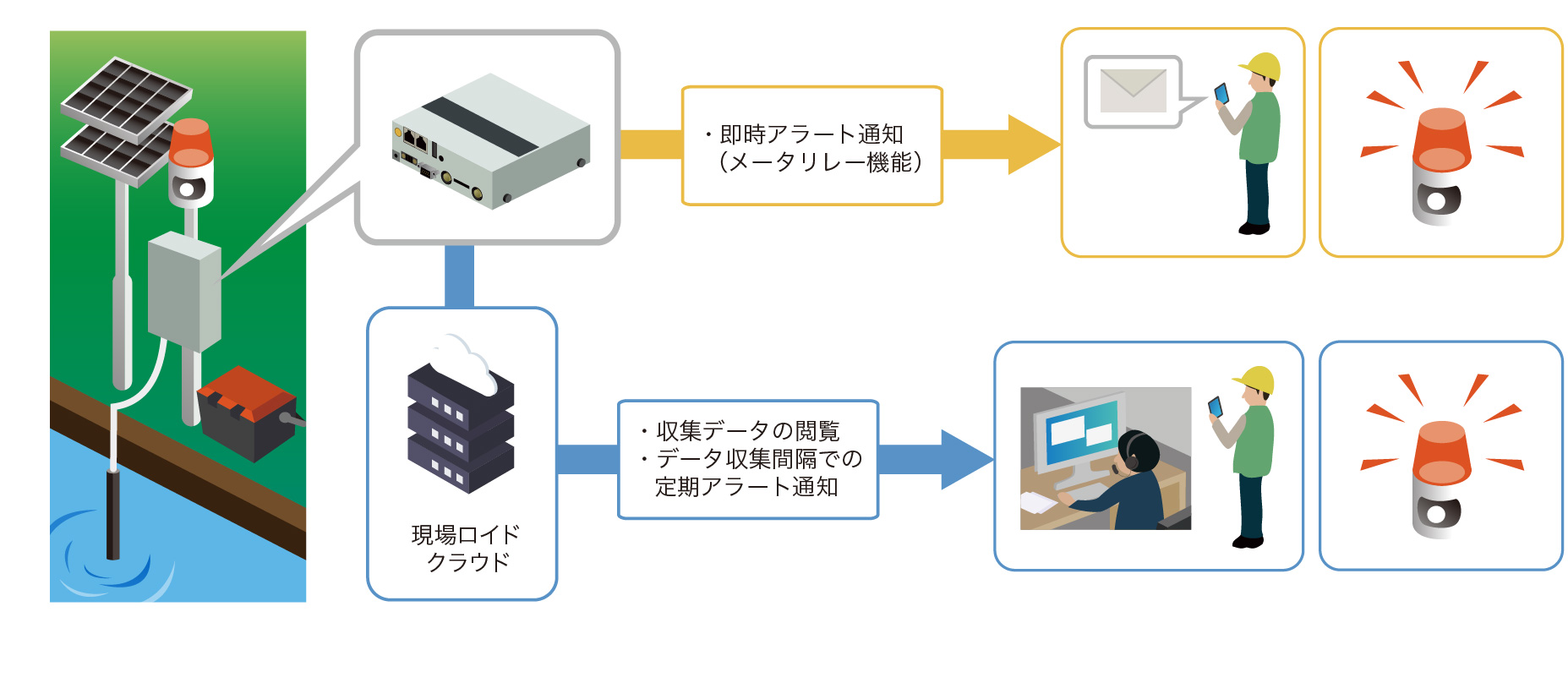

メーターリレー機能

端末にメータリレーを内蔵することで、ロガー内部で警戒値超過判定が可能となり、サーバへの計測データ送信周期に関わらず、即時のパトランプ動作や、より速やかなメール通知が可能となります。

※計測データが警戒値を超えた場合に、連携されたカメラで警戒値超過時の映像を速やかに記録・確認することも可能です。

パトロイドとの併用で緊急性を要する現場の迅速対応に

パトロイド(屋外用ソーラー遠隔パトランプ)の併用により、計測値が警戒値を超えた場合や、メール受信時に連動して遠隔地でパトランプを作動させ、警戒を促すことも可能です。
環境計測システムはもちろん、さまざまな製品に対応しております。なお、パトロイドは緊急地震速報をはじめとした各種気象情報を受信し、警報種別に応じた音声メッセージを流すことも可能であり、単体でもご利用いただけます。

パトロイド(屋外用ソーラー遠隔パトランプ)はこちら

関連ブログ記事

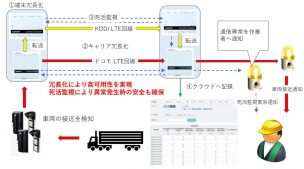

クラウドロガーを利用した可用性の高いシステムの構築

弊社ではモバイル回線とクラウドロガーを組み合わせて様々なサービスを提供しております。
モバイル回線を使用することで、遠く離れた場所から遠隔で端末を操作することや数㎞離れた端末間でお互いを制御するようなシステムの構築も可能となります。
その一方でキャリアの回線網の障害や端末設置場所の電波状況等の様々な要因により通信が不通になるケースも発生し得るため、遅延の発生が許容できないシステムにおいて問題となる場合があります。
本ブログでは、モバイル回線下で即時性が必要な案件に対して可用性の高いシステムを構築する一例として、弊社で担当したシステムをご紹介します。

続きを読む

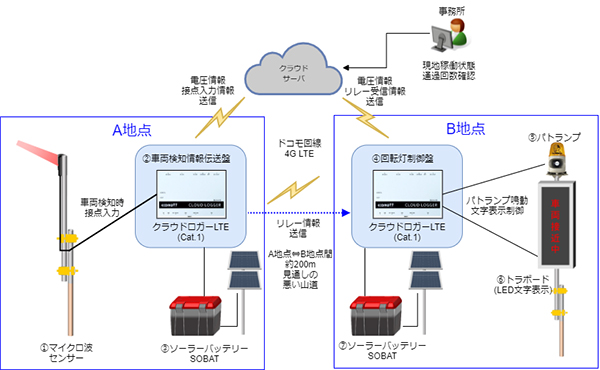

どこでも瞬時に『伝える』システムで事故防止対策!

弊社の既存システムではクラウドやメール等を経由して『伝える』処理を行いますが、若干遅延があり現場によっては、瞬時に『伝える』処理を要求されることがあります。
端末同士を有線で繋ぐと瞬時に『伝える』機能は実現できるのですが現場によっては、有線を敷設することができない場所もあるため無線が必要になるケースがあります。

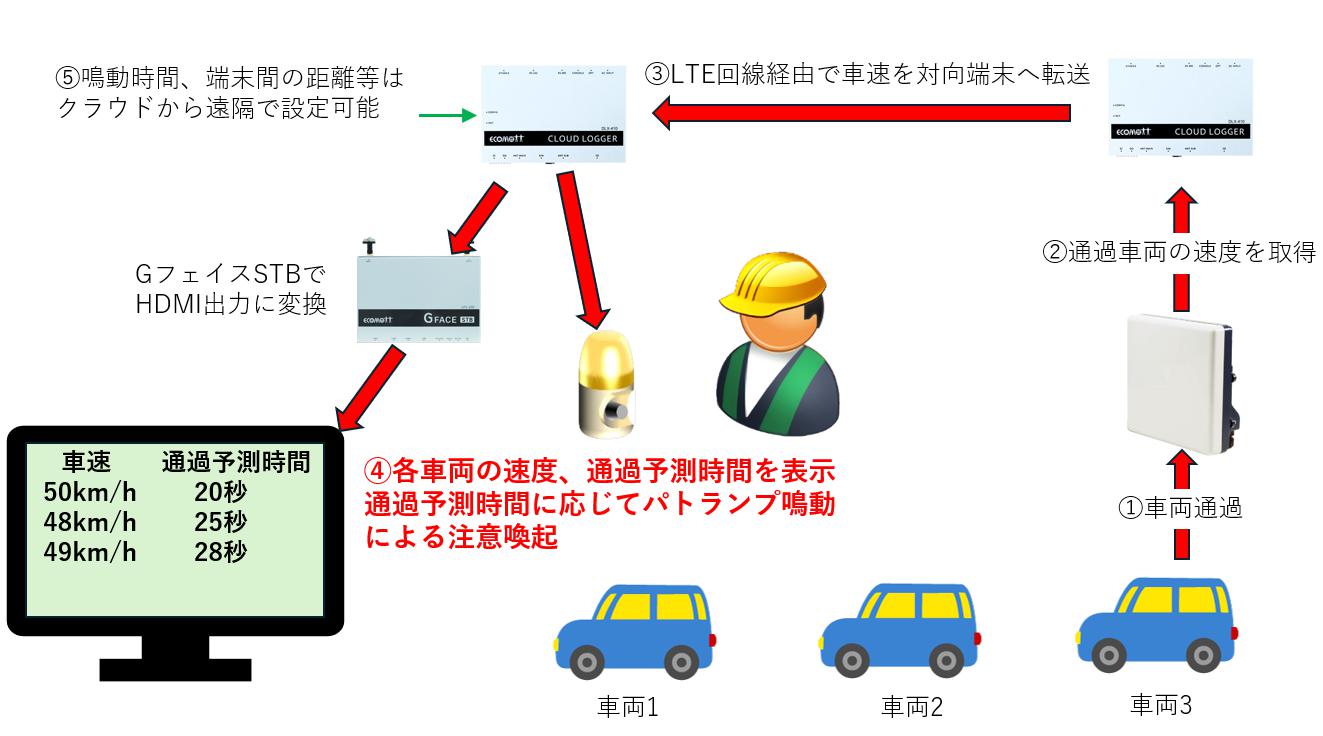

今回は、新製品の「クラウドロガーLTE(Cat1)」を活用して有線を敷設しなくても、LTE回線経由でどこでも瞬時に『伝える』機能を実現した案件をご紹介いたします。

続きを読む

仕様

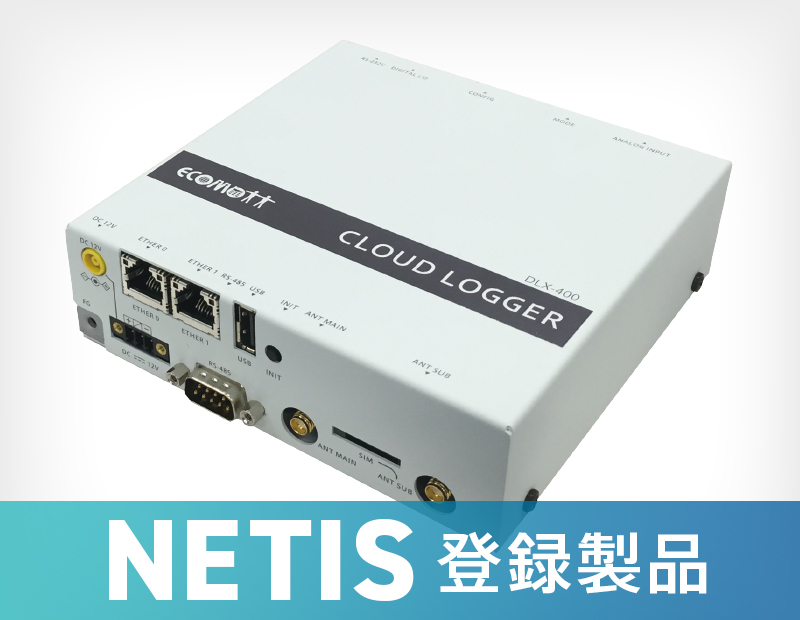

クラウドロガー本体の仕様

メーカー (株)GRIFFY
型式 DLX-400-LAD
使用電圧 DC12V DCジャック(EIAJ4,φ5)
電源形状 3pinスプリング接続式コネクター
消費電力 スリープ時:0.36W
待機時:2.4W
最大負荷時:8.9W
通信モジュール マルチキャリアLTE(AMM570)
Ethernet 10BASE-T/100BASE-TX/1000BASE-T×2ポート
RJ-45コネクタ
シリアル RS-485(Male)×1
RS-232(Dsub9)×1
RS-232(RJ-45)×1
USB USB 2.0 ホスト×1ポート(TYPE-Aコネクタ)
アナログ入力 絶縁型アナログ入力ポート×4
※分解能 16bit、電圧/電流モード切替
デジタル入力 接点入力×8
※電圧接点入力/無電圧接点入力、フォトカプラー絶縁
リレー出力 フォトMOSリレー出力×4
OS Linux(Kernel 3.13以降)
CPU テキサスインスツルメンツ社 Sitara AM3352
(ARM Cortex-A8 core)1GHz(300MHz~1GHz自動切替)
メモリ構成 NAND FLASH 256MB、DRAM 512MB
NOR FLASH 2MB、EEPROM 2kbyte
SDカードスロット SDHC対応 SDカード×1スロット
使用温度範囲 -20~40℃(CPU 1GHz)
-20~50℃(CPU 300MHz)
使用湿度範囲 20~90%RH(結露なきこと)
寸法 W137×D137×H40.2(mm)(突起部除く)
質量 約700g

クラウドロガーLTE データ伝送盤の仕様

メーカー (株)GRIFFY
型式 CMS-550
測定対象 雨量計:2P防水コネクタ
風向風速計:7P防水コネクタ
騒音・振動計:BNCコネクタ
汎用アナログ信号:端子台
警報出力対象 パトランプ(ブザー音警報機):3P防水コネクタ
三色積層灯(ブザーなし):端子台
LANインターフェース RJ-45
電源 AC100V/DC12V
消費電力 12W
使用温度範囲 -10~50℃
使用湿度範囲 20~85%RH(結露なきこと)
保護等級 IP65相当
寸法 W400×D200×H500(mm)(突起部除く)
質量 約8.5kg(取付金具除く)

※本製品はアンテナが別途必要になります。
※クラウドロガーLTE データ伝送盤は、製造年月により、構成が異なる場合があります。

よくある質問と回答

  • 1人で設置することはできますか

    基本的にすべての製品をお一人で設置可能※ですが、安全性の観点から2人以上で設置いただくことを推奨しております。

    ※設置に高さが必要となる風向風速計は除く

  • クラウドロガーを格納する制御盤のサイズと重量を教えてください

    大きさはW40㎝×D20㎝×H50㎝程度で、重さは取付金具含めて約9㎏となります。

  • モバイル通信圏外でロガー内部にデータを保存できますか

    いいえ。残念ながらロガー内部にはデータ蓄積はできません。
    収集したデータの蓄積はクラウドサーバとなります。

  • モバイル通信圏外で利用したいのですが

    キャリアの通信圏外でのご利用は、衛星通信での対応が基本となりますが、衛星通信をご利用の場合、AC100V電源が必要となります。

    トンネル内など、場所によっては通信ケーブルを延長することで対応できる場合があります。
    お問い合わせください。

  • 特定キャリアの通信しか使えない場所で利用可能ですか

    機器によって対応するネットワークキャリアが異なる場合があるためご注意ください。

    通常のクラウドロガーはauの通信サービスエリア内でご利用いただくこととなりますが、
    同じくクラウドロガーを搭載したサインロイド2はDoCoMoの通信サービスエリアでご利用いただくことが可能です。
    警報出力のみでしたら圏外エリアにおいてもサインロイド2で対応可能です。
