クラウドロガー

対応するさまざまな計測機器を接続することで、計測データを専用のクラウドサーバーに自動的に送信し、パソコンやスマートフォンからいつでも確認できるようになります。

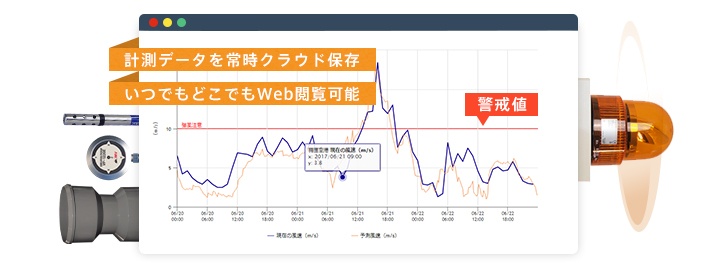

管理画面から警戒値を設定することで、警戒値を超えた際のメール通知や、連動する遠隔パトランプなどを使った現場での警戒を実現します。計測データはクラウドサーバ上に保存され、日時を指定したグラフ表示や、CSV・画像ファイルとしてのダウンロードも可能です。黒い筐体の「クラウドロガー3G」は過去7年で延べ1700台以上が出荷されており、安価で高い安定性と多くの採用実績を誇ります(現在は販売終了品。レンタル専用)。

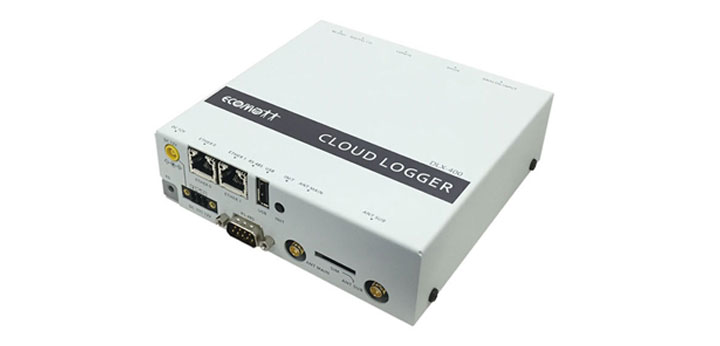

白いほうは「クラウドロガーLTE」で、クラウドロガー3Gの後継機として、分解能の向上、耐ノイズ性の向上、ネットワークカメラとの連動など、性能面・機能面で多くの改善が図られています。

クラウドロガー単体でNETIS登録しており、接続可能な計測機器であればどんな現場でもNETIS対象技術として活用できることから、総合評価落札方式による国土交通省の直轄工事において、技術提案などに最適です。自治体や民間の工事においても、安全対策や防犯対策等で高い人気を誇ります。

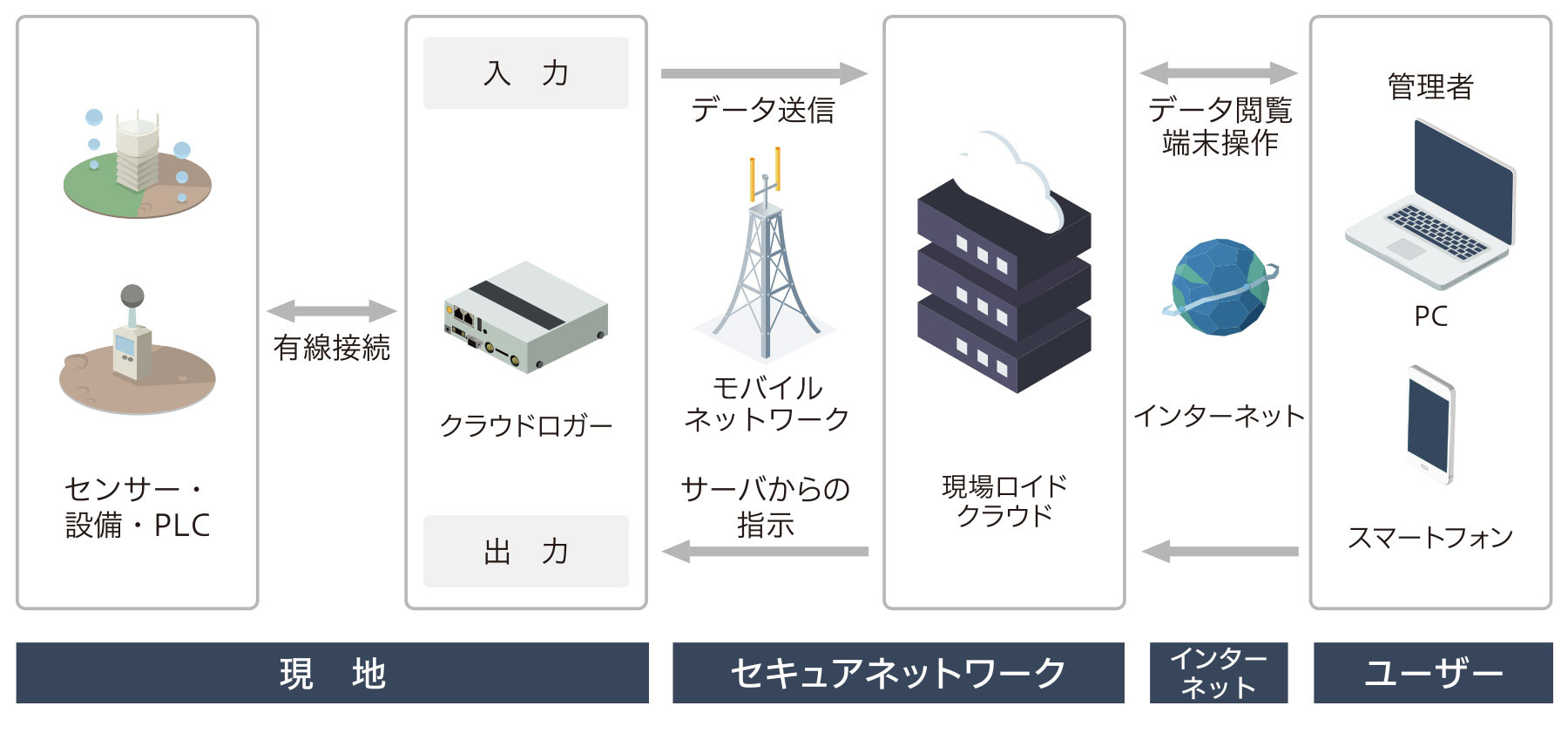

システム概要図

クラウドロガー2 システム概要図

クラウドロガーLTE システム概要図

クラウドロガーを介して、接続された機器のデータが専用のクラウドサーバーに記録・保存されます。ユーザーはクラウドサーバー上で動く管理画面を見ながらデータを出力したり、クラウドロガーに接続された警報設備等を作動させることもできます。

機能・特徴

特徴1:現場に行かずに環境データの閲覧・収集が可能

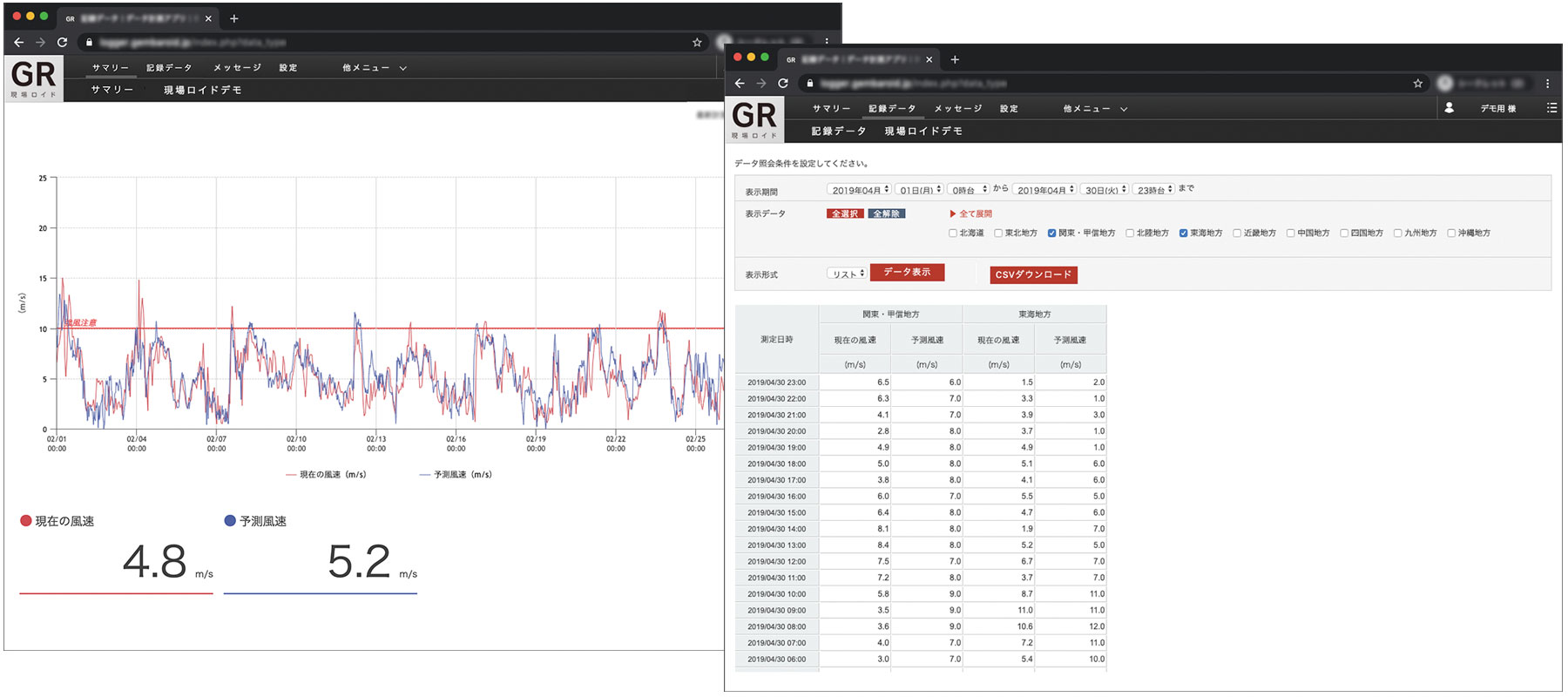

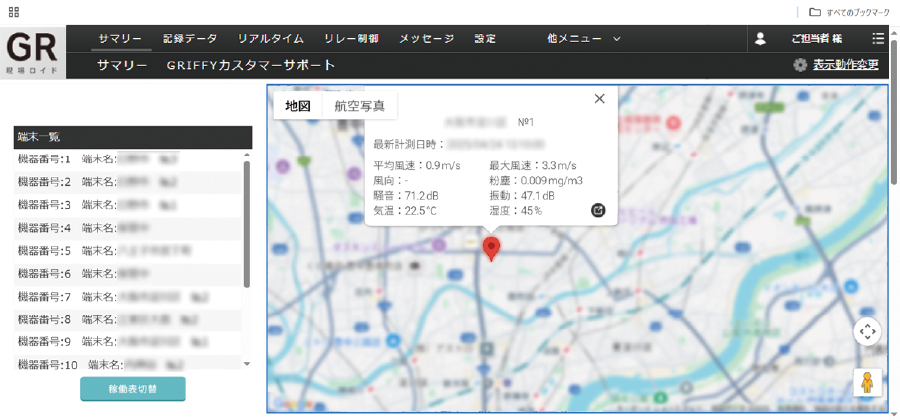

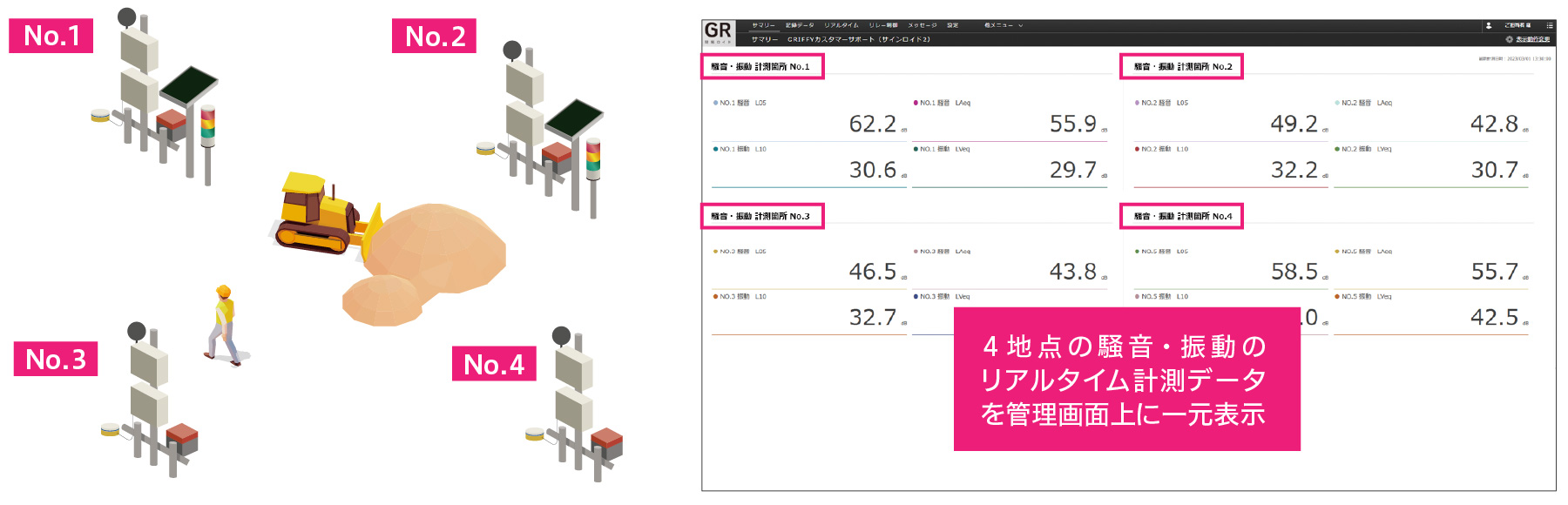

クラウドロガーは様々な環境データをクラウドサーバで管理し、リアルタイムでWebサイト上から閲覧することができるシステムです。収集したデータはリスト・グラフで表示することができ、画像やCSV形式でダウンロードすることが可能です。

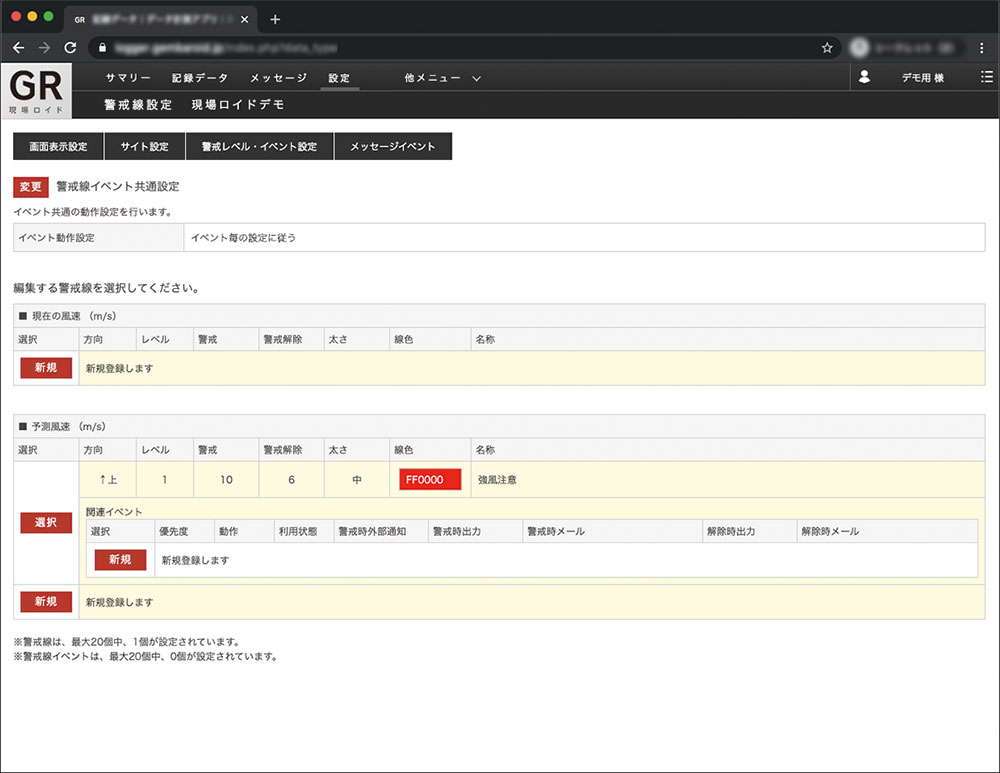

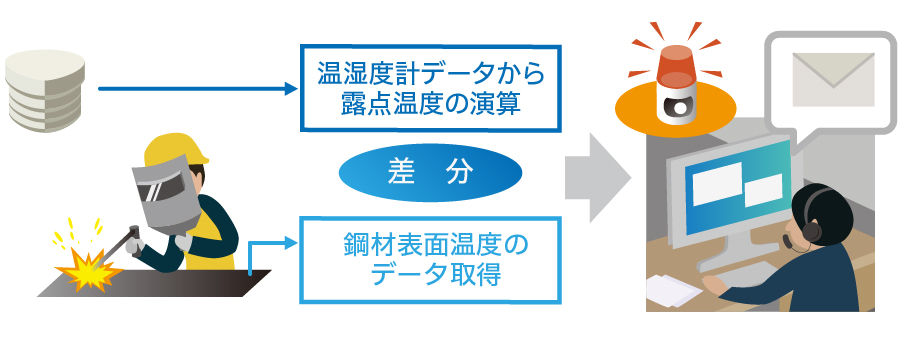

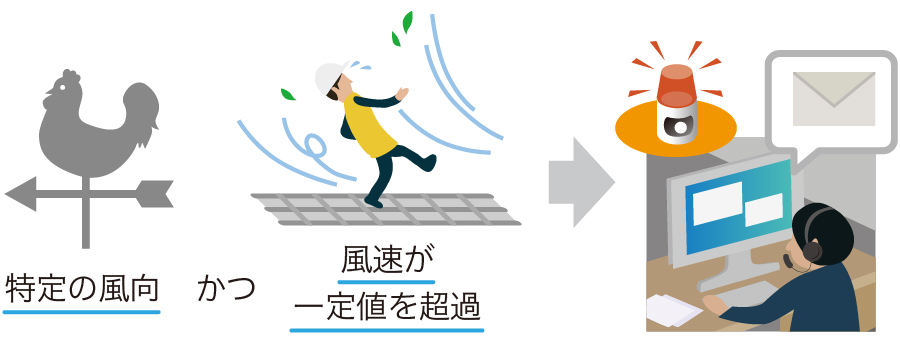

さらに、あらかじめ設定された警戒値を超えた際に、メール通知や遠隔でパトランプを鳴らすことのできる「警報設定」や計測データに特定の計算式を代入しクラウドサーバ上でリアルタイムに演算することができる「仮装データ項目設定」などの機能を搭載しており、環境データの収集や監視作業を完全に自動化することができます

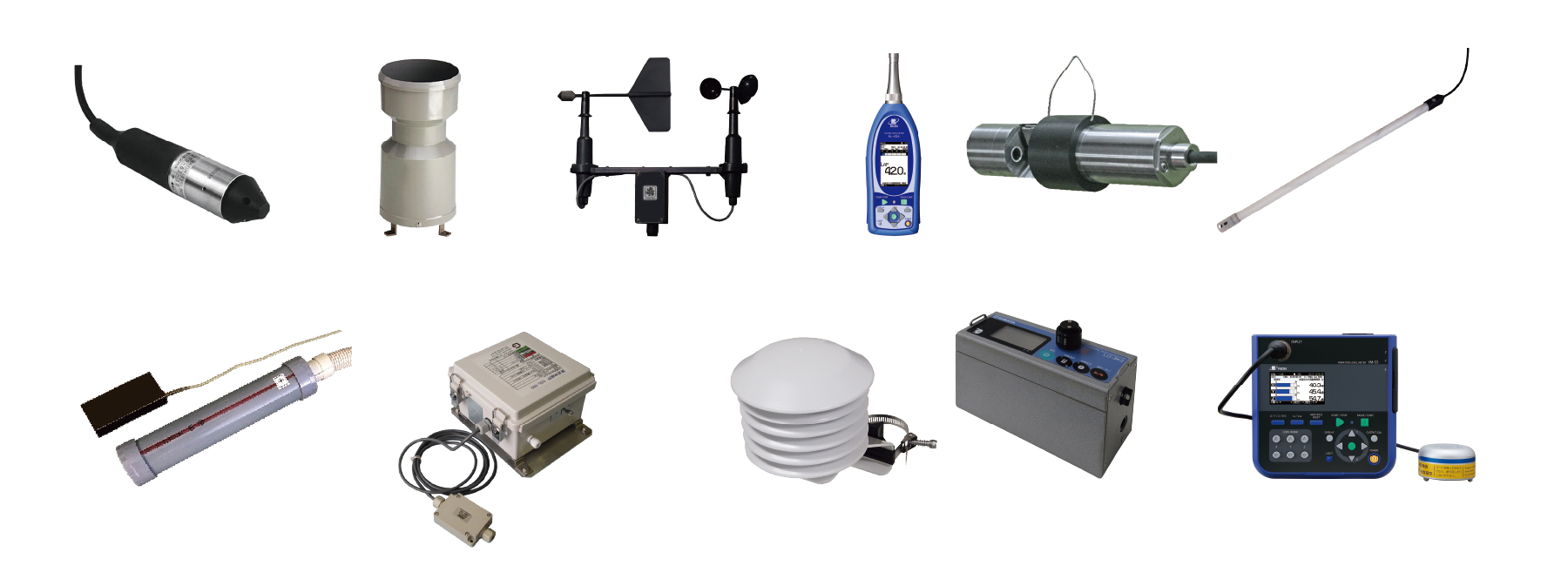

特徴2:様々な環境データと接続できる

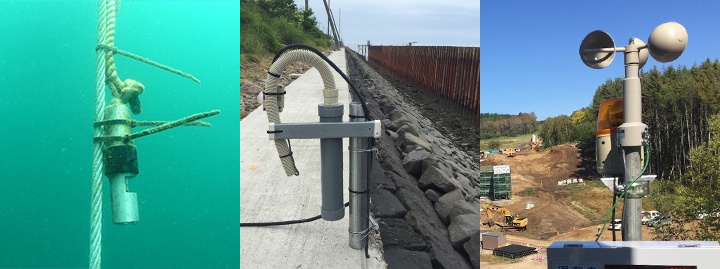

多くのセンサー接続・設置実績があり、風向風速計雨量計などのアナログデータから高性能振動計測装置やひずみ測定器、複合気象センサーといった複雑な計測器との接続も可能です。
また、クラウドロガー単体としてNETIS登録(HK-100029-VE)しているため、どの計測器と接続してもNETIS対象技術としてご利用できます。

特徴3:フィールドを選ばない、簡単設置

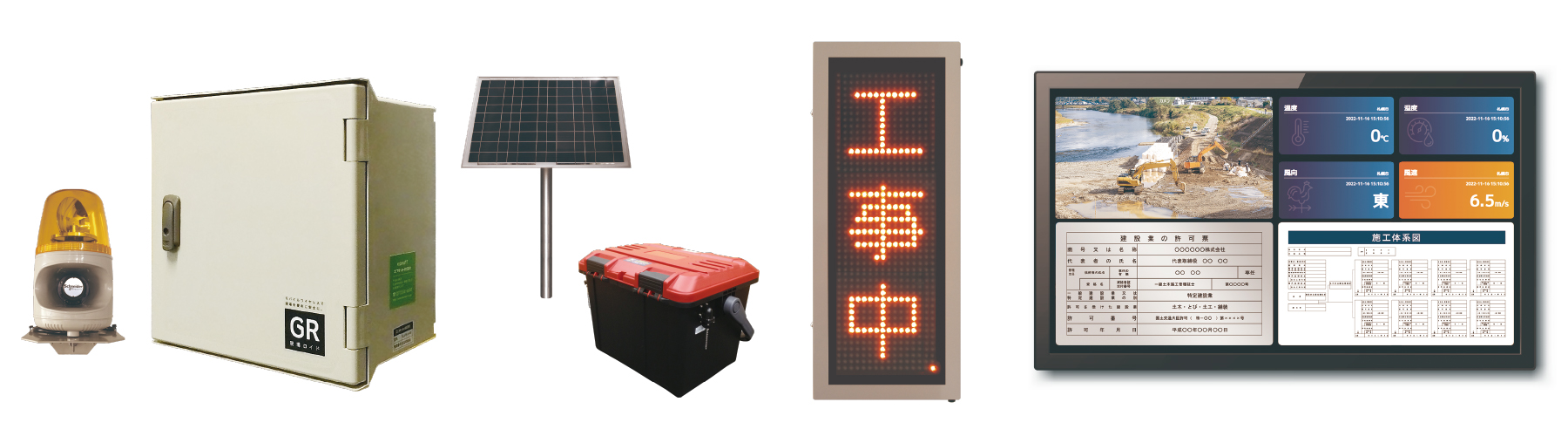

クラウドロガーシステムはどこにでも設置ができるよう、ソーラー電源での駆動を想定した設計でモバイル通信を使用しているため、電源やLANケーブルの配線工事は不要です。

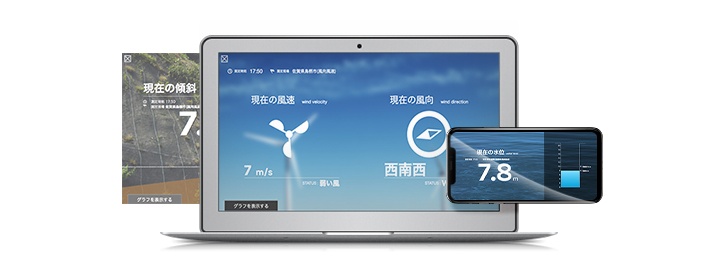

特徴4:現場のイメージアップに効果的なデジタルサイネージ

収集データをグラフィカルなデザインに乗せて表示することが可能です。
表示はお客様の要望に応じて自由にカスタマイズができます(有料オプション)。現場ごとのオリジナルページとして一般公開し、発注者や近隣の人たちに取り組みをアピールすることで、イメージアップや創意工夫の事例としても紹介できます。

特徴5:AI技術を利用した環境データのピンポイント予測

クラウドロガーでは新たな取り組みとして、現地の計測データと外部の気象予測データを機械学習させることにより、精度の高いピンポイント気象予測データの提供を開始しました。

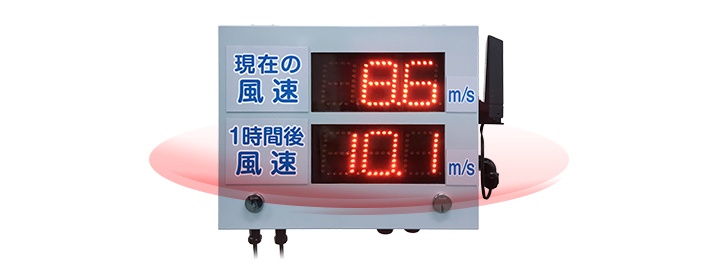

クラウドロガーが搭載されているLEDデータ表示板「サインロイド2」ではクレーン作業が発生する場所に風速計を取り付け、高度も含めたその場所のピンポイント予測を現地に表示することで、現場の安全性向上や業務の効率化としてご利用いただいてます。

仕様

クラウドロガーの仕様

タイプ クラウドロガー2 クラウドロガーLTE
メーカー エコモット(株) エコモット(株)
型式 DLS-300 DLX-400
電源電圧 DC10.8V~26.4V DC12V
消費電力 平均2.4VA以下 スリープ時:0.36W、待機時:2.4W
最大負荷時:8.9W
電圧変動 ±10% ±10%
通信方式 LTE(KDDI) LTE(KDDI)|LTE/3G(docomo)
通信速度 下り:75Mbps(最大)
上り:25Mbps(最大)
下り:75Mbps(最大)
上り:25Mbps(最大)
無電圧接点 入力×8 入力×8
アナログ入力 4ch
電圧:0-5V|0-10V
電流:4-20mA
4ch(16bit差動入力)
電圧:0-5V|0-10V|-5-+5V|-10-+10V
電流:4-20mA
入力インピーダンス 0-10V:2kΩ
0-5V:200kΩ
4-20mA:250Ω
電圧入力時:2MΩ
電流入力時:250Ω
分解能 12bits
4095Data
16bits
65535Data
リレー出力 1a×4
DC15V 1A以下(抵抗負荷)
1a×4
DC30V(最大)300mA(最大)
データ収集間隔 1|5|10|30|60分から選択 1|5|10|15|30分、1|2|3|6|24時間から選択
サーバへのデータ送信間隔 5|10|30|60分、2|6|12|24時間から選択
(データ収集間隔より長いこと)
1|5|10|15|30分、1|2|3|6|24時間から選択
リアルタイムモニター 最小5秒間隔でデータ閲覧可能 最小5秒間隔でデータ閲覧可能
使用温度範囲 -10~50℃ -20~50℃
使用湿度範囲 10~90%RH(結露しないこと) 20~90%RH(結露しないこと)
寸法 W140×D40×H145(mm)(突起部除く) W137×D137×H40.2(mm)(突起部除く)
質量 703g 約700g

よくある質問と回答

  • 「振動・騒音」と「風向・風速」の計4項目を同時に接続可能ですか

    振動・騒音と風向・風速の測定方法は根本的に異なるため、上記組み合わせでの接続対応はできません。
    L5,L10を算出するための演算と、10分平均で算出する演算の方法がそれぞれ異なることから、ロガー1台では対応できない仕様となっております。

  • 1人で設置することはできますか

    基本的にすべての製品をお一人で設置可能※ですが、安全性の観点から2人以上で設置いただくことを推奨しております。

    ※設置に高さが必要となる風向風速計は除く

  • 1台のロガーに複数の計測器をつけることはできますか

    はい、最大3台(3項目)まで取り付けが可能です。

    例:風向風速計の場合「風向」と「風速」は2項目
    ※クラウドロガーは最大4chまで接続可能ですが、1chはバッテリー電圧監視用途として固定

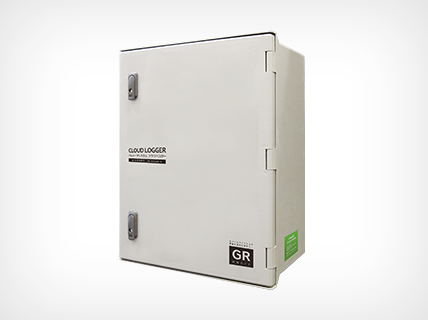

  • クラウドロガーを格納する制御盤のサイズと重量を教えてください

    大きさはW40㎝×D20㎝×H50㎝程度で、重さは取付金具含めて約9㎏となります。

  • 特定キャリアの通信しか使えない場所で利用可能ですか

    機器によって対応するネットワークキャリアが異なる場合があるためご注意ください。

    通常のクラウドロガーはauの通信サービスエリア内でご利用いただくこととなりますが、
    同じくクラウドロガーを搭載したサインロイド2はDoCoMoの通信サービスエリアでご利用いただくことが可能です。
    警報出力のみでしたら圏外エリアにおいてもサインロイド2で対応可能です。

    ソフトバンクの通信は非対応となります。

  • モバイル通信圏外でロガー内部にデータを保存できますか

    いいえ。残念ながらロガー内部にはデータ蓄積はできません。
    収集したデータの蓄積はクラウドサーバとなります。

  • モバイル通信圏外で利用したいのですが

    キャリアの通信圏外でのご利用は、衛星通信での対応が基本となりますが、衛星通信をご利用の場合、AC100V電源が必要となります。

    トンネル内など、場所によっては通信ケーブルを延長することで対応できる場合があります。
    お問い合わせください。

  • 水位計のケーブル長を教えてください

    30mです。

  • 風向風速計(または風速計)のケーブル長を教えてください

    10mです。
