専用の小型センサー(温度、湿度等)が計測するデータを無線で定期的に収集し、専用のクラウドサーバーに送信して、パソコンやスマートフォン等で、離れた場所から計測データ等をいつでも確認できるようになります。
計測データごとに警戒値を設定可能で、計測データが警戒値を超えると、担当者にメールで通知できます。回転灯等の警報装置と接続することで、警戒値に連動させて作動させることもできます。
「モバイル式コンクリート養生温度管理システム」としてNETIS登録されていますが、計測対象はコンクリートに限らず、本製品を使って温度計測・湿度計測する場合はどんな現場でもNETIS対象技術として活用できることから、総合評価落札方式による国土交通省の直轄工事において、技術提案などに最適です。自治体や民間の工事においても、コンクリートの品質管理等で高い人気を誇ります。

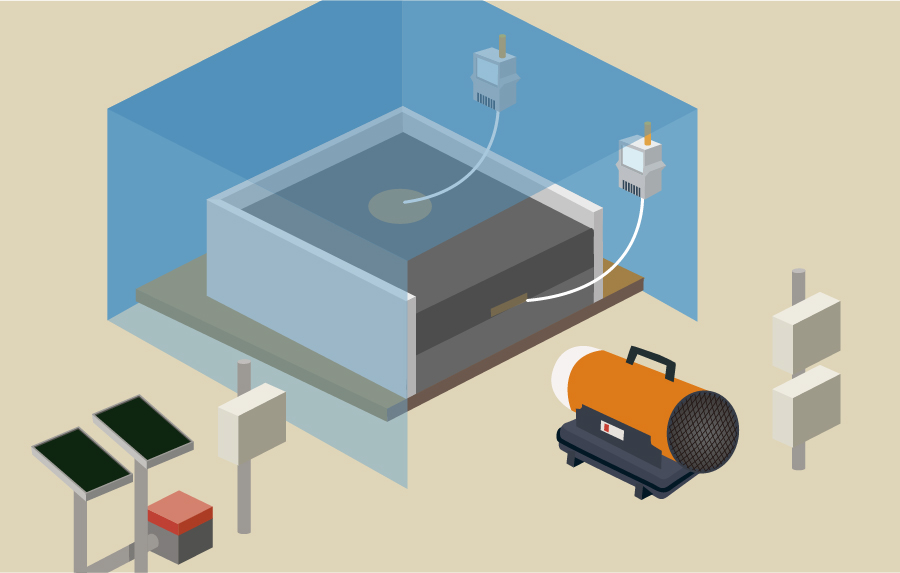

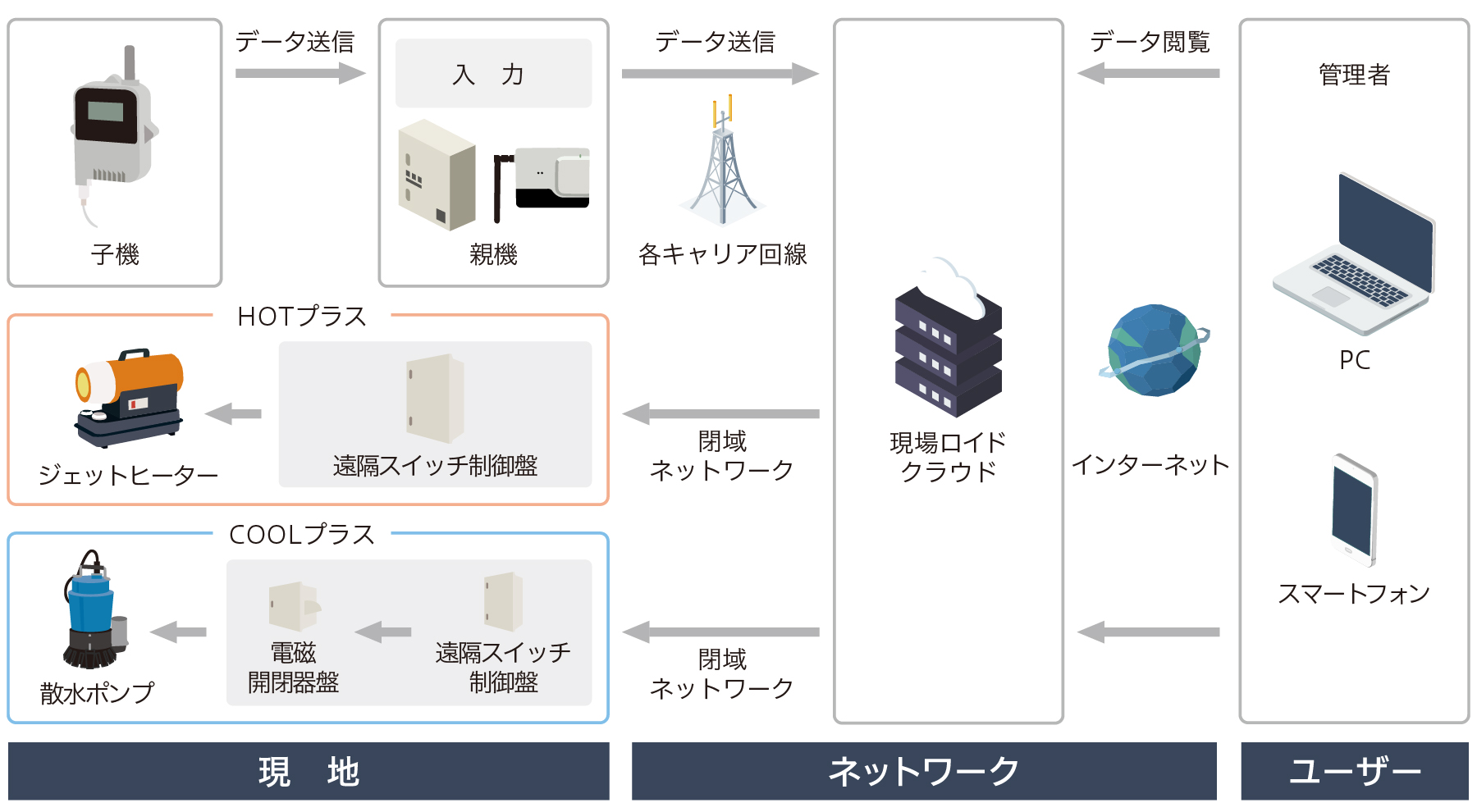

システム概要図

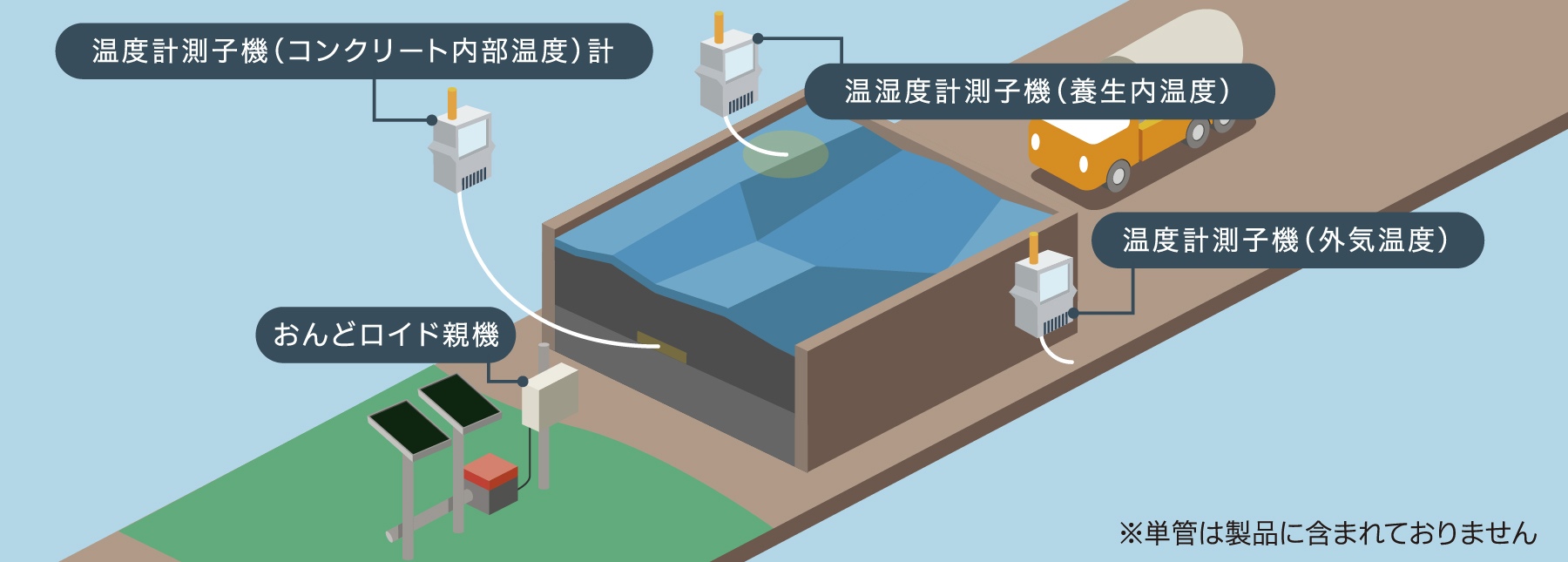

利用シーン

おんどロイド親機を介して、小型センサー(子機)の計測データが専用のクラウドサーバーに記録・保存されます。ユーザーはクラウドサーバー上で動く管理画面を見ながらデータを出力したり、おんどロイド親機に接続された警報設備等を作動させることもできます。

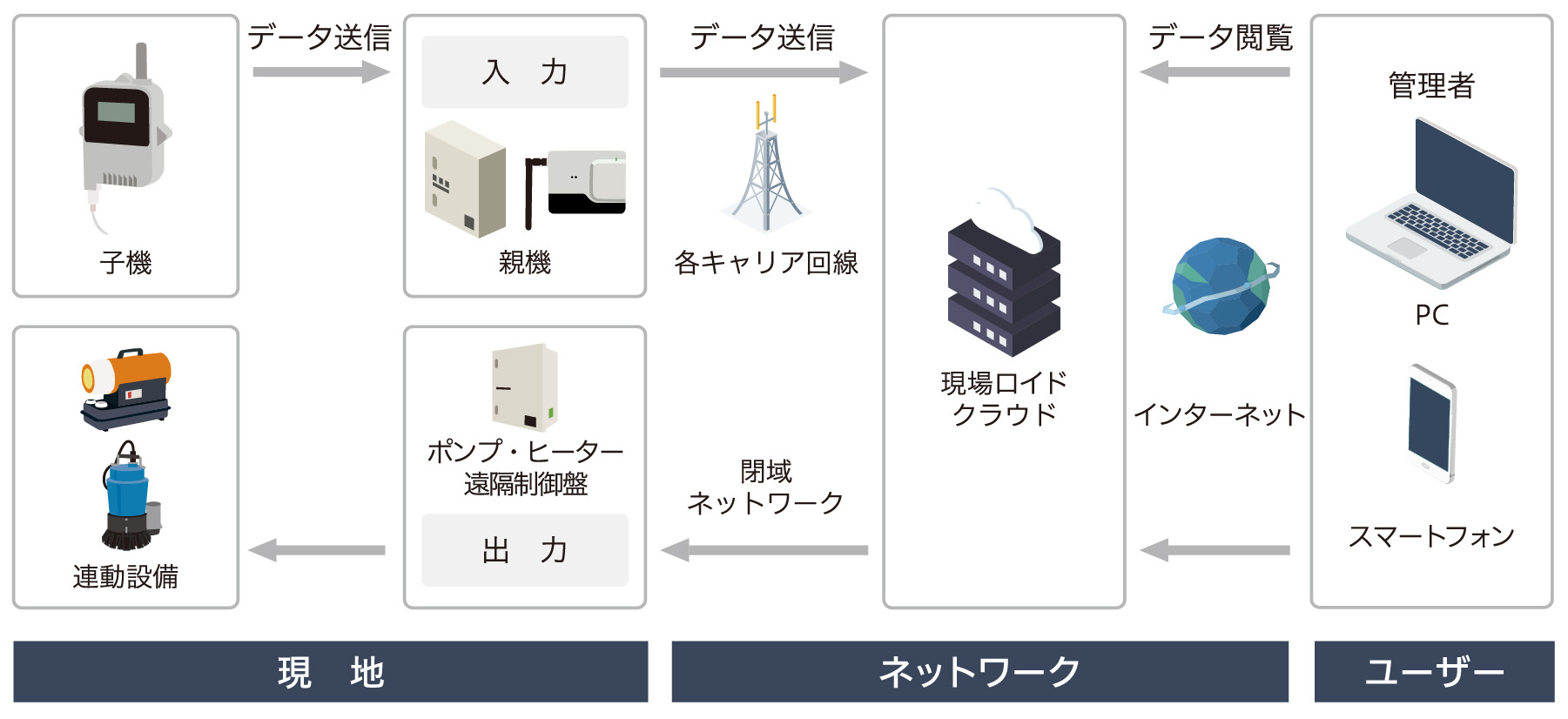

システム概要図

※ ジェットヒーターの種類によっては制御できないものもございますので、ご検討の際は、お問い合わせ願います。
※ 全ての機器が連動できるものではございません。ご検討の際はお問い合わせ願います。

機能・特徴

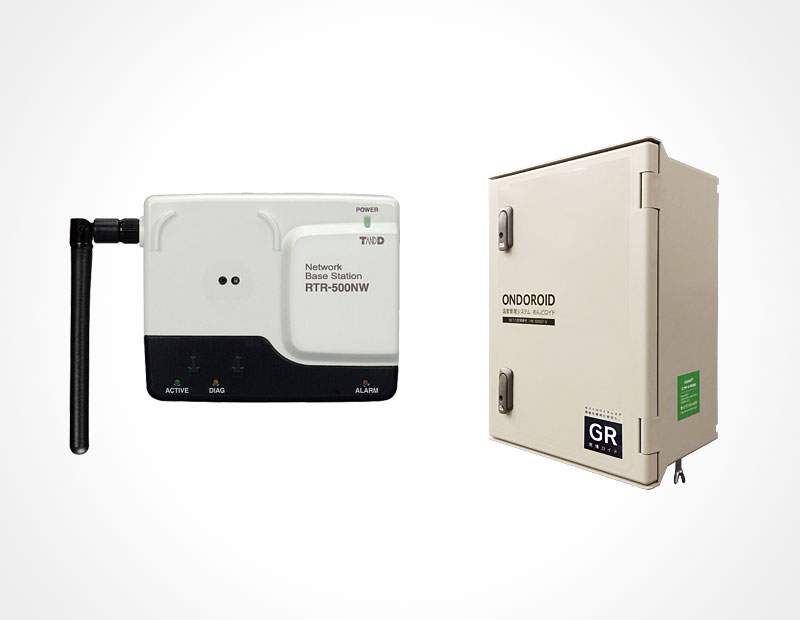

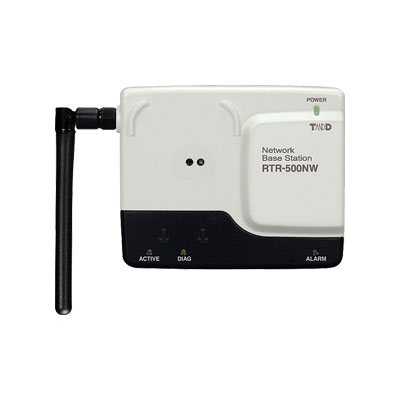

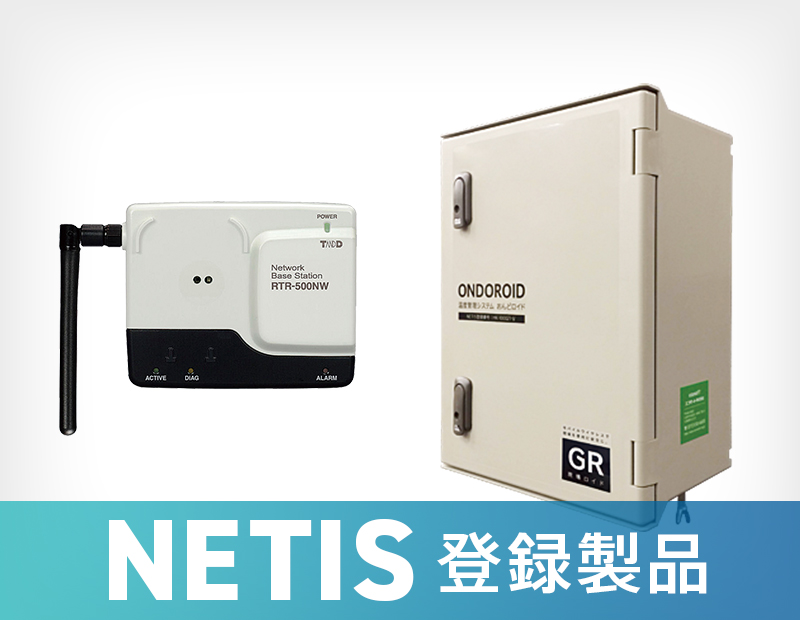

おんどロイド通信モバイルステーション(親機)

おんどロイドの各種計測子機が収集した計測データを集約し、専用クラウドサーバ上に送信します。計測データはパソコンやスマートフォン等で、離れた場所からいつでも確認できます。計測データが警戒値を超えると、担当者にメールで通知します。パトランプ等の警報装置と連動も可能です。

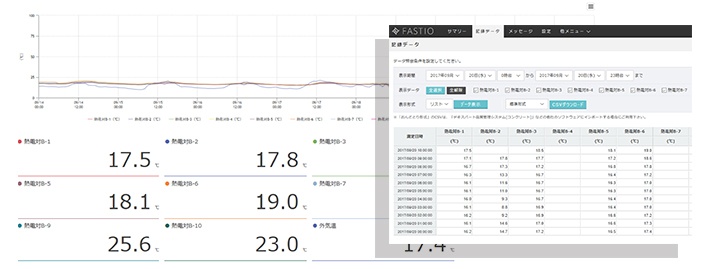

一覧性の高い管理画面

ログイン後、すぐに表示されるのはグラフ画面。状況の変化がたとえわずかであっても、感覚的にわかる、気付くことができるよう視覚情報を優先して表示します。次に、各子機のデータ数値表示をグラフ下に配置。視覚だけでなく定量的な把握もしやすいよう、利用者目線に合わせる工夫と、誰が見ても直感的に理解のできるインターフェースを追求しました。
さらに「Aという項目だけを画面表示し、Bは表示しない」「グラフの線の太さや色を変える」「項目の並び順を変える」といった表示選択機能が備わっています。これは、現場におけるスポットの変化を確認したいときや、優先度の高い子機データだけを集中監視したいときなどに便利な機能です。

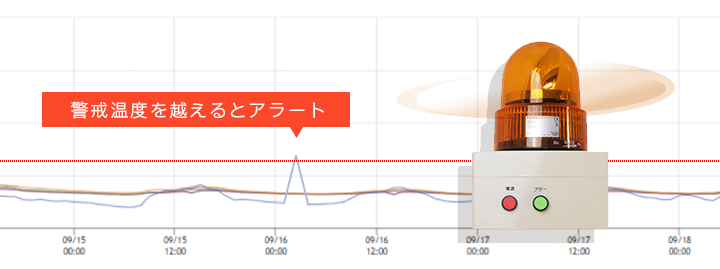

イベント設定機能

イベント設定機能により、計測状況に気を取られることなく目の前の業務に注力することができます。
本機能はお客様にとっての「目」です。「警戒値を超えたら自動でメール送信する」「自動で回転灯を作動させる」というように、次なる行動を促してくれます。
例えば「子機が5℃を下回った(上回った)ときにだけメール送信する」「子機3台に対し、それぞれに異なる警戒値を設定する」など、監視しておきたい子機にイベント設定をしておくだけで、管理業務の負荷軽減に貢献します。

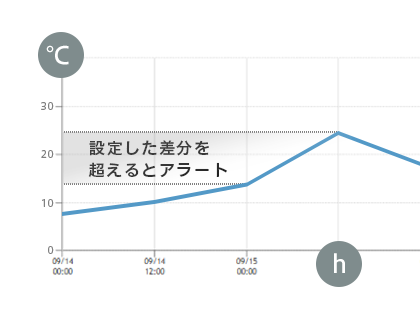

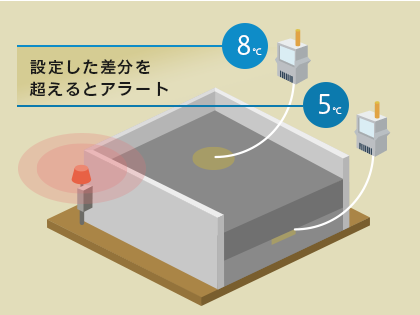

データの差分監視機能

計測データが時間とともに増減することが分かっている場合、その変化量が一定の範囲内に収まっているかを管理するのに有効な機能です。
ある時間からある時間までの計測データの差。この差が一定の時間内でどのように変化したかを監視し、メール送信および回転灯を作動させることができます。
従来の「警戒値に対してどうであるか」という単純な見方ではなく、時間軸を持った監視となります。
そのため、コンクリート養生をはじめとした時間が考慮されるような品質管理に適しています。
任意の時間内で一定の温湿度範囲を保ちたい、また短時間での急激な温度(湿度)変化による影響を警戒したいシーンなどに活用ください。
※本機能で連動可能な回転灯は「事務所(遠隔)パトランプ」のみです。

データの比較監視機能

コンクリート中心部と表面部の温度差や、ある空間内の温度(湿度)ムラを視覚化したいときなどに有効な機能です。子機同士のデータを比較・監視し、あらかじめ設定した値よりも、その差が大きく(小さく)なったことを監視・検知することができます。
具体的には「子機Aと子機Bの温度差が3℃以下に縮まった(3℃以上開いた)ときにメール送信」といったことができます。回転灯との連動も同様です(※)。なお、クラウドサーバには、子機の計測データだけでなく、これら比較データも記録・保存されます。
※本機能で連動可能な回転灯は「事務所(遠隔)パトランプ」のみです。

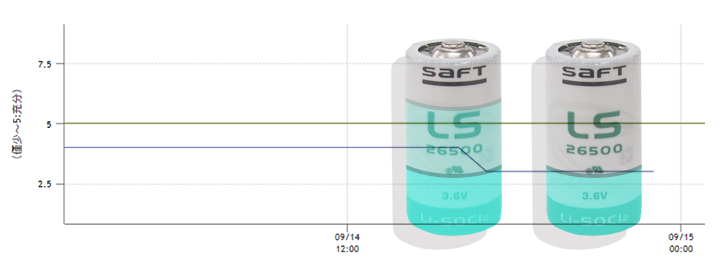

子機の電池残量表示・アラートメール機能

便利な無線ソリューションであっても、離れているときの「機器が安定的に稼働しているか」という不安は常に付きまといます。そこで本アプリケーションでは、おんどロイド各子機の計測データだけでなく、それらの電池残量も併せて表示しています。
これにより、遠隔地においても子機の電池残量がいつでも把握でき、適切なタイミングで電池交換を行っていただけます。電池が切れる前に交換することで、大切なデータが失われる事態を未然に防ぐことができます。さらに、電池残量が一定量を下回ったことをメールでお知らせする機能も備えています。本アプリケーションの標準装備であり、万が一のときの保険の役割を期待できます。ぜひご活用ください。

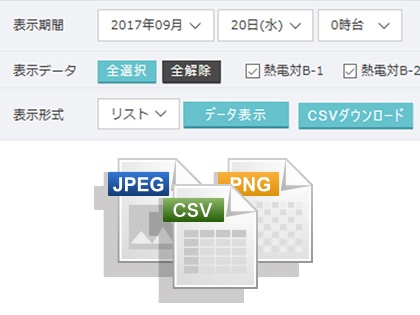

ダウンロードファイルは用途に合わせて

ダウンロードできるファイルにおいて、グラフは画質劣化のないpngファイルまたは圧縮率の高いjpegファイル、リストは汎用的なCSVファイルまたは生データのおんどとり形式から選択できます。また、全データから任意の期間に絞った抽出ができるので、ダウンロードの手間も掛かりません。

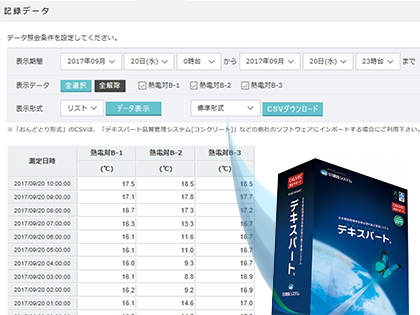

他社ソフトウェア用に記録データをエクスポート

計測データを他社製ソフトウェアに取り込める機能もあります。具体的には「おんどとり形式」を選択いただいた際のテキストファイルがそれにあたり、既存の他社製ソフトウェアへインポートできるようになっています。主なものとしては、建設系企業様のうち、デキスパート(建設システム社製)ユーザー様から、利便性の点で好評をいただいております。このように、おんどロイドで取得したデータを、もともと利用していたソフトウェアに統合させることで、現場の一元管理が可能となります。

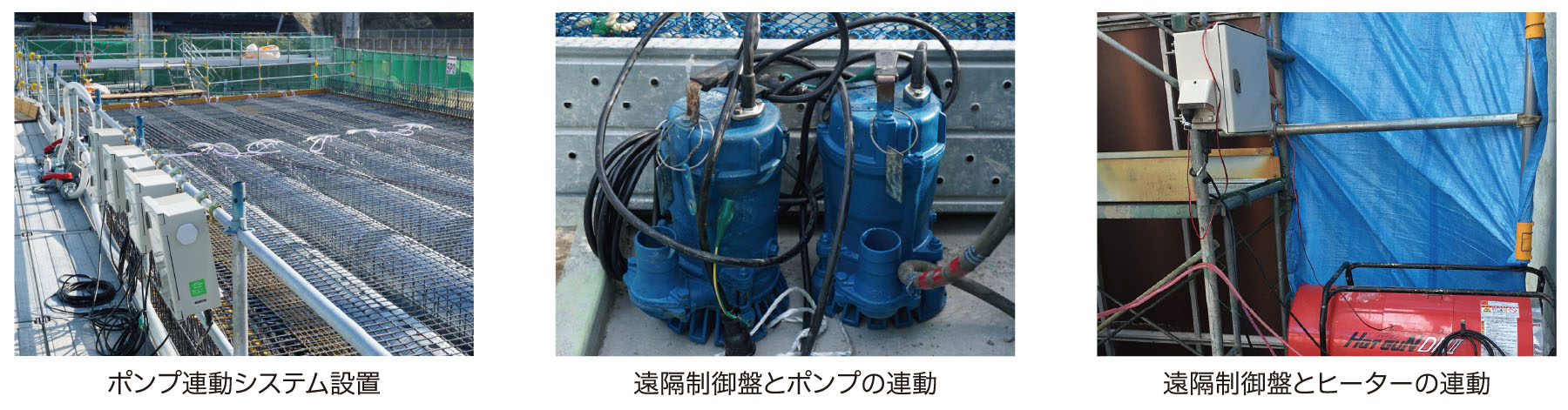

ポンプと連動することで 品質管理のさらなる向上へ

コンクリートの状態を監視・記録、異常値においてはアラートメールや警報などで注意を促す。ここまではおんどロイド単体でできることです。しかし、注意を促すのみならず水中ポンプと連動することで、その後の処置までも自動化することが可能です。

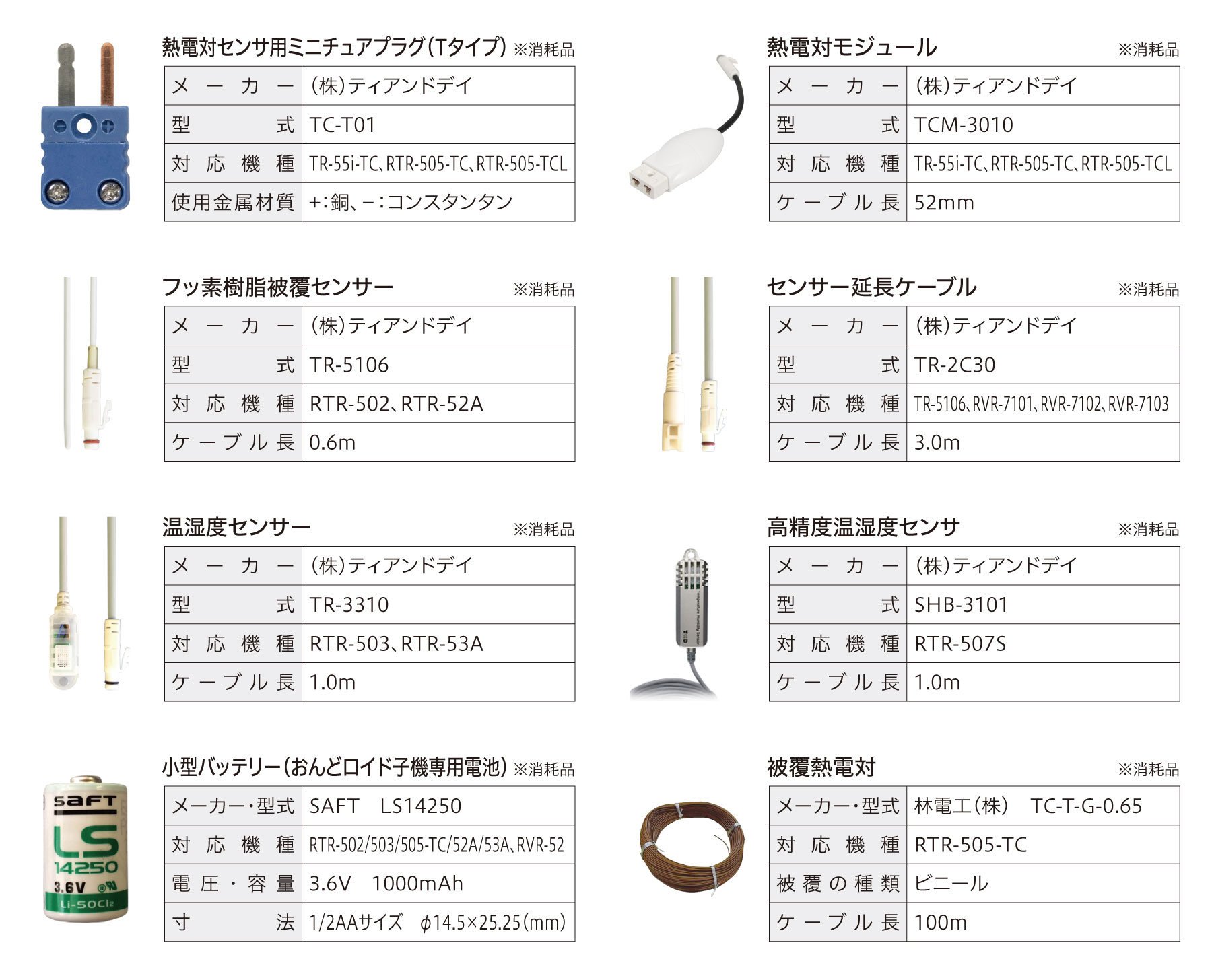

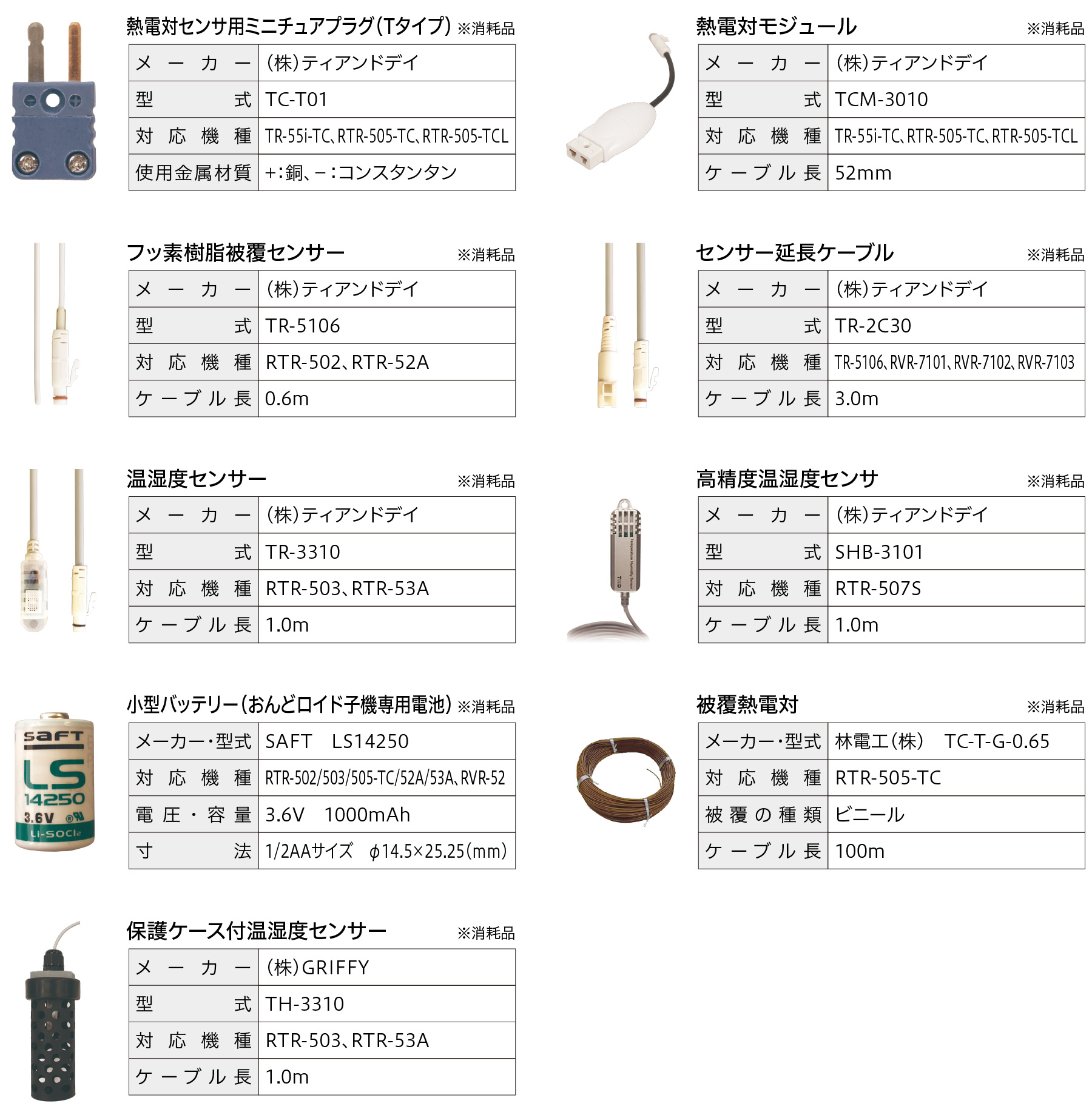

付属品

仕様

おんどロイド通信モバイルステーション(親機)の仕様

タイプ 通信モバイルステーション
メーカー (株)ティアンドデイ
型式 RTR-500NW
対応機種 子機:RTR-502、RTR-503、RTR-505-TC、RTR-507
中継器:RTR-500C
通信方式(対子機) 特定小電力無線:ARIB STD-T67
(見通し約150m)
通信方式(対サーバ) LTE/3G(docomo)
警報入力端子 3V 100kΩのプルアップ 許容入力電圧30V
警報出力端子 オフ時電圧:AC/DC50V以下
オン電流:0.1A以下 オン抵抗:35Ω
親機1台あたり子機の推奨台数 10台
電源 専用ACアダプタ(AD-06A1)
使用温湿度範囲 -10~60℃、90%RH以下(結露しないこと)
寸法 W102×D28×H83(mm)
(アンテナ部除く)
質量 約120g

よくある質問と回答

  • 1台のおんどロイド親機に子機は何台まで接続できますか

    子機の接続可能台数は、計測するデータによって変わります。

    例えば温度計の場合は、おおよそ10データ項目程度までとなります。
    温度計は1台につき1データ項目、温湿度計は1台で2データ項目を消費します。
    詳細は別途ご相談ください。

  • おんどロイド子機の電池寿命はどのくらいですか

    10分に1回のデータ取得であれば、概ね2~3か月程度が電池交換の目安となります。
    ※設置環境の気温やデータ取得頻度により変わります。

  • 中継機を利用して通信距離を延長することはできますか

    中継機を用いた延伸は運用上推奨しておりません。

  • 収集したデータの編集はできますか

    収集したデータは編集することができません。
    詳細は別途お問合せください。

  • 熱電対ケーブルの最大長を教えてください

    通常は20〜30m程度までをご案内しています。

    当社取り扱い製品に限り、理論上は300m程度まで伸ばして使うことができますが、
    ケーブルそのものの重量で断線してしまったり、処置に手間がかかる場合が多く、
    推奨しておりません。

    ※販売時は100m単位でのご購入となります

  • 自社で保有するおんどとりをおんどロイドとして利用できますか

    設置後のアフターサービス、システムの一貫性保持の観点からお断りしております。

  • 親機と子機の通信距離を教えてください

    80m程度を推奨しています。

    現場は遮蔽物があったり、設置場所の高低差が生じます。
    そのため機器の仕様上は最大150mとなっていますが、
    その半分程度の距離までを推奨しております。
