LTE 回線が利用可能な環境において、カークルLTEでは最大通信距離に制限が無く、見通しには全く影響されません。カークルやカークルロングを適用しにくい、見通しが殆ど無い工事箇所での利用に適しています。
※受注生産品になります。

比較的低速な移動体(歩行者、徐行車等)の検知には、「カーデル」をおすすめいたします。

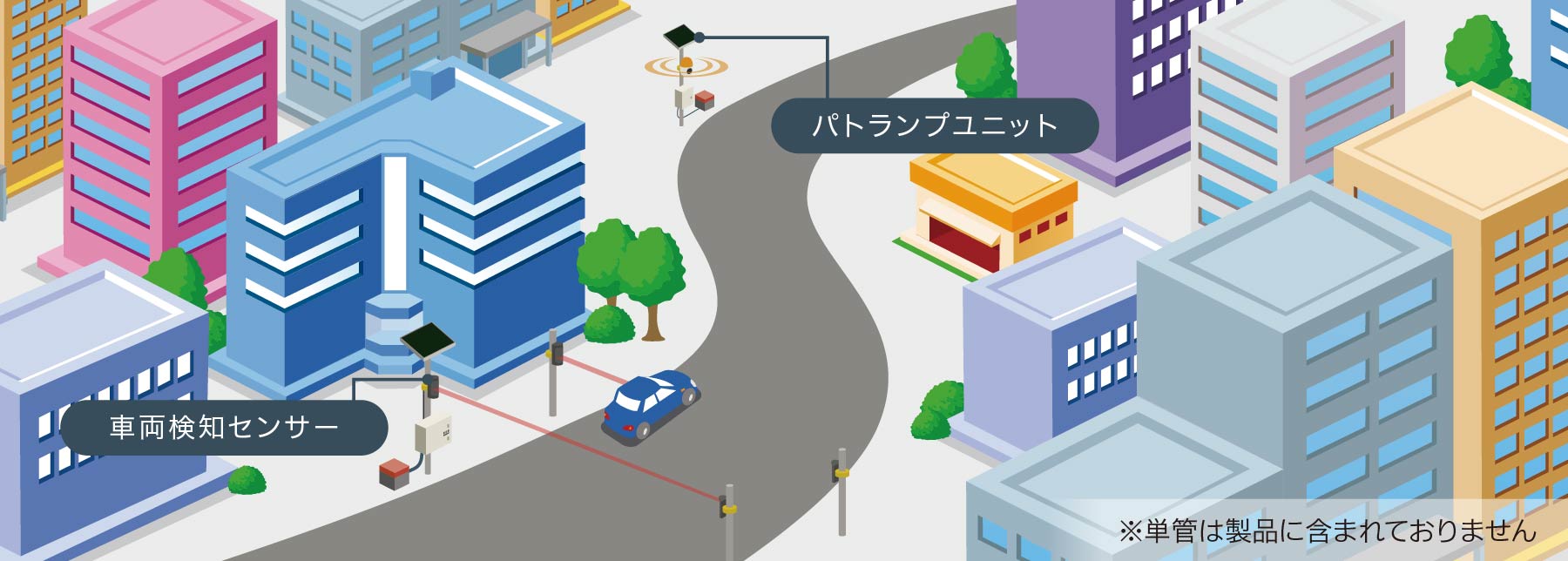

利用イメージ

赤外線センサーは付属の反射板と正対させ、1mほどの間隔を開けて2組を検知エリア(車道脇)に設置し、パトランプ側のユニットは注意喚起するエリア(工事車両出入口付近)に設置します。

機能・特徴

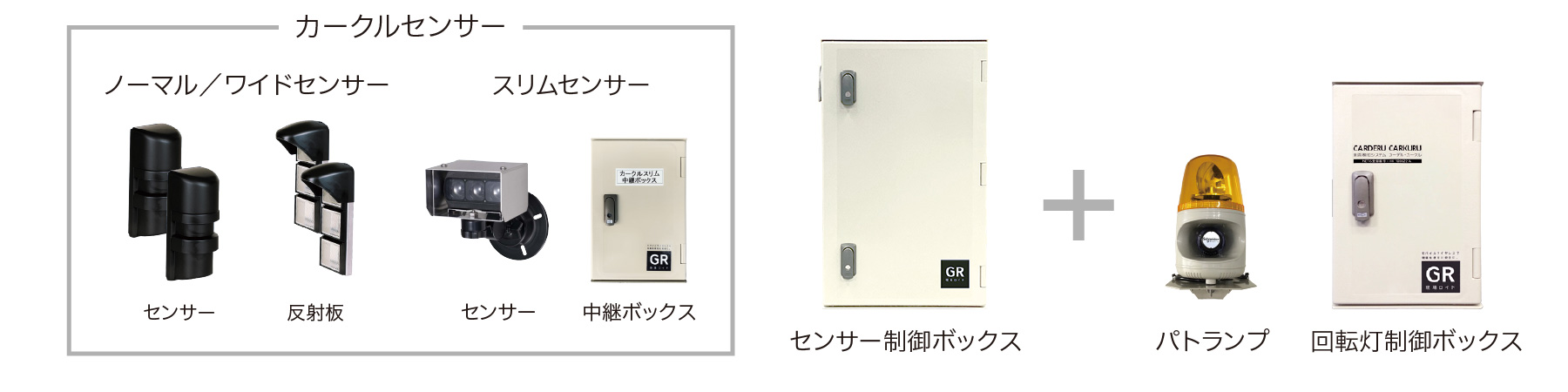

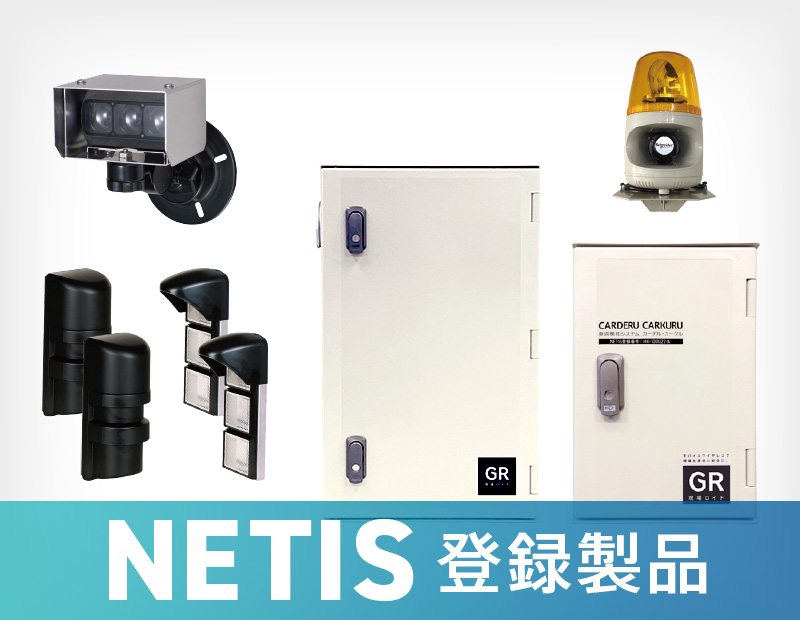

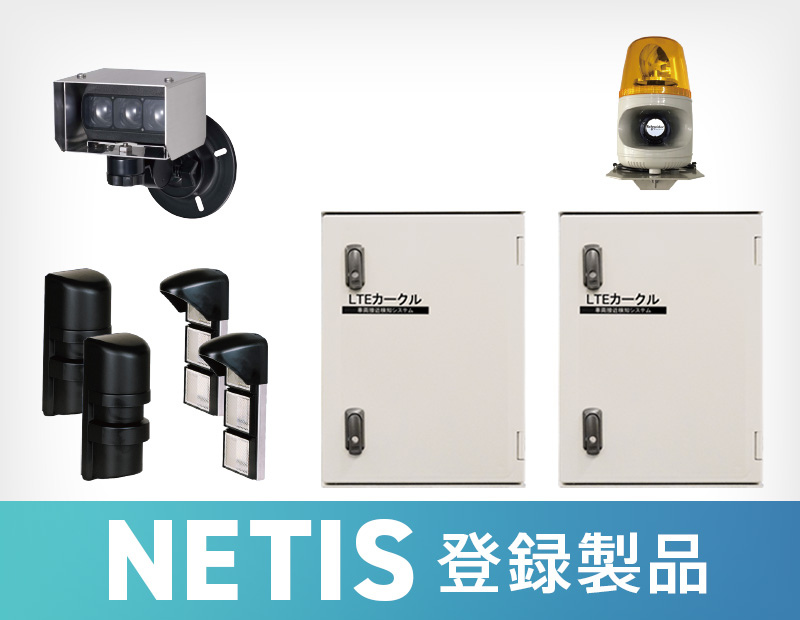

カークルシステム標準構成

ソーラー電源対応で設置の自由度を実現

省電力での稼働が可能であり、ソーラー電源にも対応しています。電柱から電源ケーブルを引き込むような配線工事が不要で、システムを設置する場所を選びません。

SOBAT(ポータブル太陽光発電)はこちら

パトランプなどの発報機器やLED文字表示版との連動が可能

付属のパトランプのほか、さまざまな発報機器を自動的に作動させることができます。

パトランプはこちら
トラボード(LED文字表示)はこちら

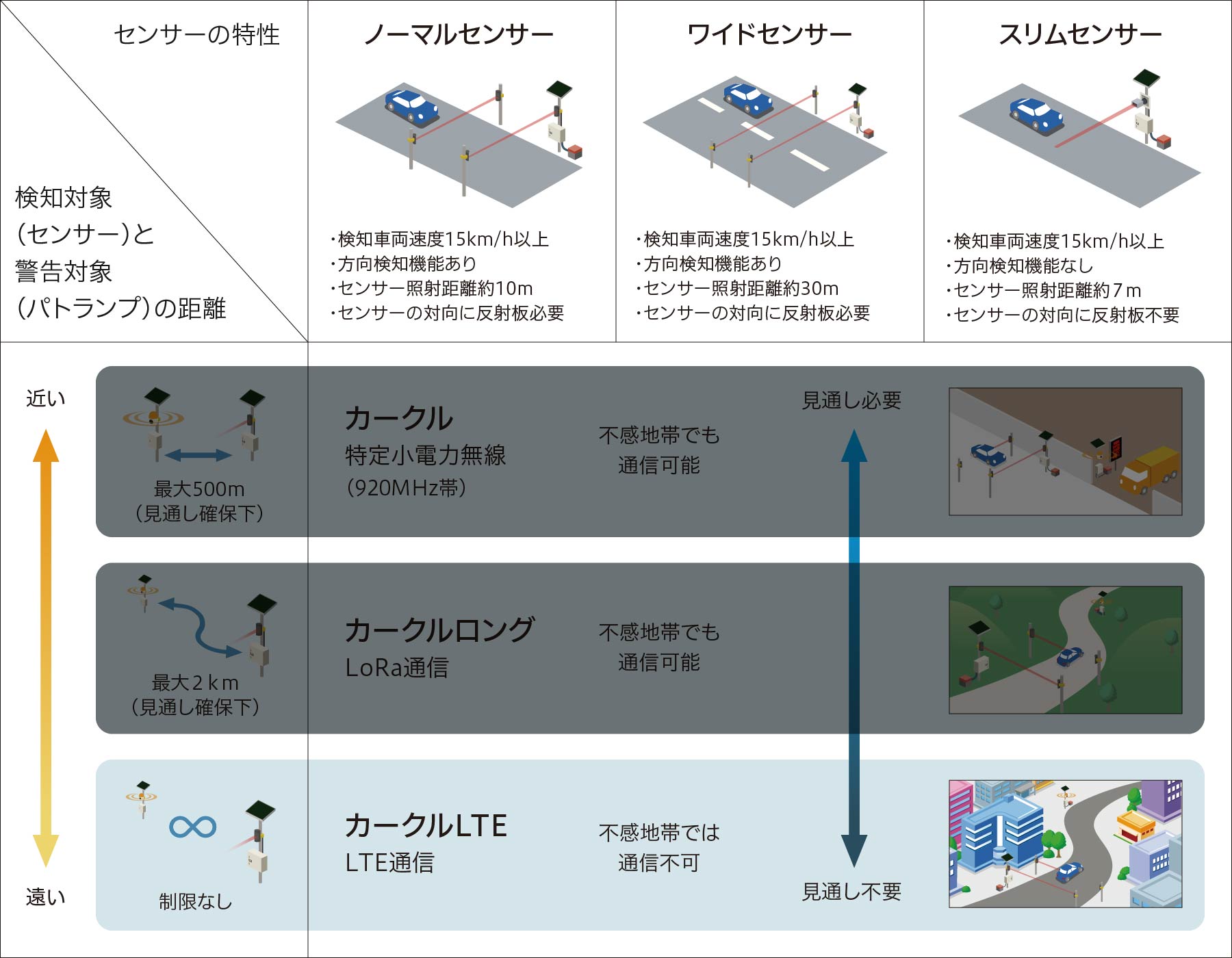

カークルセンサーの特性

現場の状況に応じてバリエーションをご用意

カークルシリーズは設置現場の車両・幅員幅に応じて、センサーを3パターンご用意しております。お客様の現場にどのタイプが適しているかについては、当社までお気軽にご相談ください。

設置事例

関連ブログ記事

カスタマイズカークルで車両の接近を数百メートル先から検知!

今回は、先日製作した弊社製品『カークル』のカスタマイズ案件をご紹介します。
カークルは、視界の遮られている場所から道路に移動しようとする車両に対して、付近を通行する車両の存在を通知して事故を防止する、といったことなどにご利用頂ける製品です。

この記事を読む

車両検知器カーデルカークル応用編!カーゲートで車両を制止

カーデルカークルの役割は、検知センサーで通行車両を検知し、回転灯や電光板と連動して、車両や通行人に車両等の接近を周知する安全対策を行うことです。
従来では安全対策として、交通誘導員による交通整理や、看板などで注意喚起を行っておりましたが、交通誘導員の人手不足などの問題もあり人材確保が年々難しくなってきております。

この記事を読む

新型カークルがまたまた登場!今度のカークルもすごい!!

今年の3月にお送りしたメルマガ。そのときは「カークルワイド」という新製品をご紹介しました。
赤外線ビームの長さが従来の3倍。幅広(ワイド)な道路に威力を発揮する優れモノです。

そのカークルワイドと対極に位置するのが、今回ご紹介するカークルスリム。

続きを読む

幅員の広い道路でも大丈夫!新型カークルのご紹介です

車両検知システム カーデル・カークルを知っていますか?
要は工事車両などを検知して周囲のヒト・クルマに対して注意喚起するシステムです。

今回はこのカークルがパワーアップして登場!
というお話です。

この記事を読む

工事現場出入り口の車両検知の定番!「カーデル・カークル」

本日は、人に代わり危険を知らせてくれる、出荷実績延べ1000現場を超える当社主力ソリューション、車両検知システム「カーデル・カークル」のご紹介です。

この記事を読む

仕様

制御ボックス類仕様

名称 センサー制御ボックス 回転灯制御ボックス
メーカー (株)GRIFFY (株)GRIFFY
型式 カスタマイズ製品 カスタマイズ製品
通信方式(出力) LTEマルチキャリアCat.1 LTEマルチキャリアCat.1
電波到達距離 制限なし( ドコモ4GLTE 回線エリア内)
電源電圧 AC100V/DC12V DC12V
使用温度範囲 -10~50℃ -10~50℃
検知入力 無電圧接点入力×1
警報出力 無電圧接点出力×1、回転灯出力×1
寸法 W300×D160×H500(mm)( 取付金具除く) W300×D165×H400(mm)(取付金具除く)
質量 約6.6kg(取付金具除く) 約5.5kg(取付金具除く)

ノーマルセンサー仕様(反射板含む)

メーカー (株)GRIFFY
型式 センサー:IF-2A
反射板:LF-2A
検知方式 近赤外線ビーム遮断方式(反射型)
電源電圧 DC10.5~30V(極性なし)
消費電流 55mA以下
検知出力 無電圧リレー接点(c接点)
接点容量 AC/DC 30V 0.5A(抵抗負荷)
使用温度範囲 -25~60℃
寸法 センサー:W73×D71.5×H170(mm)(取付金具除く)
反射板:W93×D100×H231.5(mm)(取付金具除く)
質量 センサー:約430g
反射板:約490g(取付金具除く)

ワイドセンサー仕様(反射板含む)

メーカー (株)GRIFFY
型式 センサー:IF-30A
反射板:LF-30A
検知方式 近赤外線ビーム遮断方式(反射型)
消費電流 最大200mA以下(DC10.5V 供給時:200mA)
DC12V供給時:160mA以下
DC24V供給時:80mA以下
使用温度範囲 -25~60℃(結露・氷結なきこと)
寸法 センサー:W73×D71.5×H170(mm)(取付金具除く)
反射板:W93×D100×H226(mm)(取付金具除く)
質量 量センサー:約370g(取付金具除く)
反射板:約190g(取付金具除く)

スリムセンサー仕様

メーカー (株)GRIFFY
型式 IF-7A
検出距離 0.5~7.5m (但しコンパレータ出力は0.5~7.0m)
標準検出物体 700×700mm 白画紙
電源 DC12~24V ±10%
消費電力 2.3W以下
出力特性 設定範囲:0.5~7.0m
応答周波数:20Hz
出力モード:NPNオープンコレクタ シンク電流50mA(DC30V)以下
投光用光源 赤外LED(870nm)
ティーチング方式 オートティーチング(コンパレータ出力のみ)
ティーチング種類 一点ノーマルティーチング、二点ノーマルティーチング、一点ゾーンティーチング
使用温度範囲 -10~55℃
寸法 センサー:W90×D55×H50(mm)
収納アタッチメント:W102×D143.5×H143.5(mm)
質量 センサー:1.5kg

スリムセンサー中継ボックス仕様

メーカー (株)GRIFFY
型式 CRB-10
コネクタ 位相差ディスタンスセンサー接続:5端子
カーデルカークル本体ボックス接続:5端子
使用温度範囲 -10~50℃
寸法 W300×D165×H300(mm)(取付金具除く)
質量 約3.6kg(取付金具含む)

※ スリムセンサー中継ボックスは、センサーからの見通しが20~30m確保される環境下でのご利用を推奨しております。
※ 環境により検知に誤差が生じる時があります。
※ 100V仕様の場合・夜間等作動させない場合は機器の電源を切ってください。
